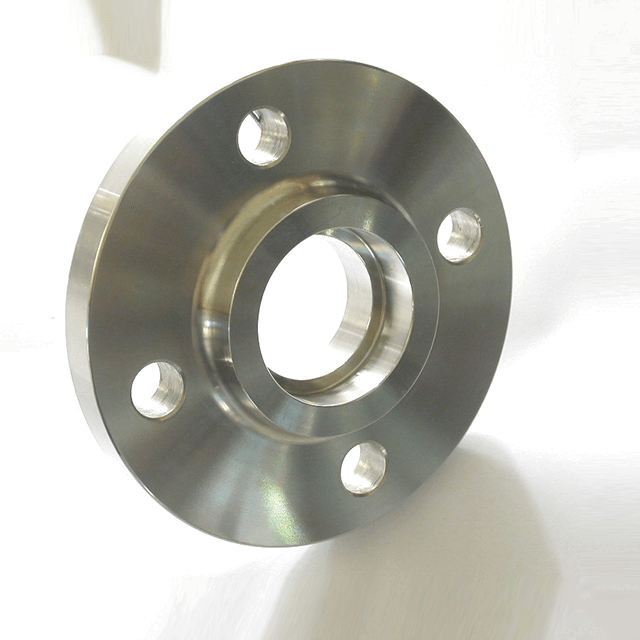

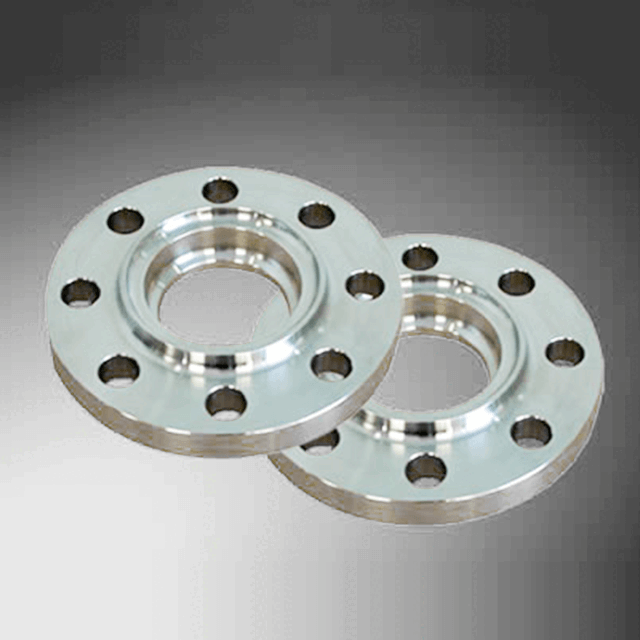

Bebibir Kimpalan Soket Keluli Tahan Karat

Spesifikasi Teknikal

Julat Saiz:1/2"–3" (DN15–DN80)

Kelas Tekanan ASME:Kelas 150 hingga Kelas 1500

Penilaian Tekanan JIS:5K, 10K dan 20K

Jenis Menghadap yang Tersedia:

• Muka Terangkat (RF)

• Muka Rata (FF)

• Sambungan Jenis Cincin (RTJ)

• Muka Lelaki

• Muka Perempuan

• Muka Lidah (T)

• Muka Alur (G)

Piawaian Pengilangan yang Berlaku:ASME/ANSI B16.5 dan JIS B 2220

Bahan Tersedia:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Keluli Tahan Karat Dupleks

• S32205 Keluli Tahan Karat Dupleks

• S32750 Keluli Tahan Karat Super Dupleks

• S32760 Keluli Tahan Karat Super Dupleks

• Keluli Tahan Karat 904L

Proses Pengilangan:Penempaan dan Pemesinan CNC Ketepatan

Penandaan Produk:LOGO–Saiz–Penilaian Tekanan–Standard–Bahan–Nombor Haba. Maklumat tambahan boleh ditanda mengikut keperluan pelanggan.

Pilihan Rawatan Permukaan:Penyahgris dan Pembersihan atau Penjerukan

Pembungkusan Standard:Bungkus Buih atau Perlindungan Plastik, Sarung Kayu atau Palet

Sijil:GB/T 19001-2016, ISO 9001:2015 dan dokumentasi CE untuk produk yang berkenaan

Jenama:LIANHE

Kod HS: 7307210000

Tempat Asal:Wenzhou, Zhejiang, China

Dimensi akhir, kelas tekanan, jenis muka, gred bahan, piawaian pembuatan, keperluan ujian, dan rawatan permukaan hendaklah disahkan mengikut sistem paip yang dimaksudkan dan komponen mengawan.

Penilaian dan Piawaian Tekanan

Produk tersedia mengikut kelas tekanan ASME/ANSI B16.5 dari Kelas 150 hingga Kelas 1500. Konfigurasi JIS tersedia dalam penilaian tekanan 5K, 10K dan 20K.

Penarafan Kelas ASME dan JIS K menggunakan sistem dimensi yang berbeza dan hubungan tekanan-suhu. Mereka tidak boleh dianggap sebagai setara secara langsung.

Tekanan kerja sebenar yang dibenarkan bergantung kepada:

• Gred bahan

• Suhu operasi

• Saiz nominal

• Piawaian yang berkenaan

• Kelas tekanan

• Jenis menghadap

• Pemilihan gasket

• Bahan bolt

• Medium yang diangkut

Pelanggan harus menyatakan piawaian lengkap dan penetapan tekanan apabila meminta sebut harga, seperti ASME B16.5 Kelas 150 atau JIS B 2220 10K.

Menghadapi Pilihan

Muka Terangkat

Konfigurasi Muka Tertinggi menyediakan kawasan hubungan gasket yang ditakrifkan dan digunakan secara meluas dalam sistem paip perindustrian. Kemasan permukaan yang diperlukan hendaklah dipilih mengikut jenis gasket dan standard yang berkenaan.

Muka Rata

Konfigurasi Muka Rata menyediakan permukaan pengedap di seluruh muka penuh. Dimensi gasket yang betul dan keserasian komponen mengawan harus disahkan sebelum pemasangan.

Sambungan Jenis Cincin

Konfigurasi RTJ menggunakan alur cincin bermesin ketepatan dan gasket cincin logam yang serasi. Dimensi alur, nombor cincin, bahan gasket, kekerasan, dan keadaan permukaan hendaklah dinyatakan mengikut piawaian yang berkenaan.

Muka Lelaki dan Perempuan

Bahagian muka lelaki dan perempuan menggunakan permukaan yang terangkat dan ceruk pelengkap untuk menjajarkan dan mengekalkan gasket. Kedua-dua komponen mengawan mesti dihasilkan mengikut dimensi yang serasi.

Lidah dan Muka Alur

Muka lidah dan alur menggunakan unjuran dan ceruk yang sepadan untuk meletakkan dan melindungi gasket. Komponen lidah mesti dipasangkan dengan komponen alur yang serasi yang dihasilkan mengikut piawaian yang sama.

Pilihan Bahan

Pelbagai bahan austenit, dupleks, super dupleks dan keluli tahan karat aloi tinggi tersedia.

Keluli Tahan Karat Austenit

ASTM A182 F304, F304L, F316, F316L, F310S, F321, dan F347 memberikan tahap rintangan kakisan, rintangan suhu, kebolehkimpalan dan prestasi mekanikal yang berbeza.

Keluli Tahan Karat Dupleks

Keluli tahan karat dupleks S31803 dan S32205 menggabungkan kekuatan mekanikal yang baik dengan rintangan yang lebih baik terhadap retakan-tegasan-karat klorida.

Keluli Tahan Karat Super Dupleks

S32750 dan S32760 memberikan kekuatan yang lebih tinggi dan rintangan kakisan yang dipertingkatkan untuk menuntut persekitaran yang mengandungi klorida dan marin.

Keluli Tahan Karat 904L

904L ialah keluli tahan karat austenit aloi tinggi yang direka untuk aplikasi yang memerlukan ketahanan yang lebih baik terhadap persekitaran kimia agresif tertentu.

Pemilihan bahan hendaklah berdasarkan medium yang diangkut, kepekatan kimia, suhu, tekanan, keadaan kakisan, keperluan kimpalan, dan spesifikasi projek yang berkenaan.

Proses Pengilangan

Produk ini dihasilkan daripada penempaan keluli tahan karat dan disiapkan melalui pemesinan CNC ketepatan.

Peringkat pembuatan utama mungkin termasuk:

1. Pengesahan bahan mentah

2. Pemotongan bilet

3. Pemanasan dan penempaan

4. Rawatan haba

5. Pemesinan kasar

6. Pemesinan CNC ketepatan

7. Pemesinan muka dan pengedap permukaan

8. Penggerudian dan pemprosesan dimensi

9. Rawatan permukaan

10. Pengujian dan pemeriksaan

11. Penandaan produk

12. Pembungkusan

Laluan pembuatan yang tepat bergantung pada gred bahan, kelas tekanan, jenis muka, saiz, keperluan ujian dan piawaian yang berkenaan.

Penempaan membantu memperhalusi struktur bahan dan menyokong sifat mekanikal yang konsisten. Pemesinan CNC ketepatan membantu mengekalkan ketepatan dimensi, penjajaran lubang bolt, geometri muka pengedap dan keserasian dengan komponen mengawan.

Penandaan dan Kebolehkesanan Produk

Tanda standard mungkin termasuk:

• logoLIANHE

• Saiz nominal

• Kelas tekanan atau penilaian JIS

• Piawaian yang berkenaan

• Gred bahan keluli tahan karat

• Nombor haba

• Maklumat kumpulan atau kebolehkesanan

Logo pelanggan, jenama persendirian, nombor projek, rujukan pesanan pembelian dan tanda tersuai lain boleh digunakan mengikut keperluan yang disahkan.

Penandaan nombor haba menyokong kebolehkesanan antara produk siap, sijil bahan mentah, rekod pembuatan dan dokumentasi pemeriksaan.

Rawatan Permukaan

Pilihan rawatan permukaan yang tersedia termasuk nyahgris dan pembersihan atau penjerukan.

Penyahgris dan pembersihan membantu mengeluarkan minyak pemesinan, kotoran dan sisa proses dari permukaan siap.

Penjerukan boleh membantu menghilangkan skala oksida, warna haba, pencemaran permukaan dan besi percuma yang diperkenalkan semasa penempaan, rawatan haba atau pemesinan.

Pempasifan tambahan, penggilapan, salutan pelindung atau pembersihan khusus mungkin tersedia mengikut keperluan pelanggan dan projek.

Muka pengedap hendaklah dilindungi semasa rawatan permukaan, pembungkusan, penyimpanan dan pengangkutan untuk mengelakkan calar, penyok, kakisan atau kerosakan lain yang boleh menjejaskan prestasi pengedap.

Item Ujian Produk

Prosedur ujian dan pemeriksaan yang tersedia termasuk:

• Ujian Ultrasonik (UT)

• Ujian Radiografik (RT), apabila berkenaan secara teknikal

• Pengenalan Bahan Positif (PMI)

• Ujian Penetrant Cecair (PT)

• Pemeriksaan Dimensi

• Pemeriksaan Permukaan dan Visual

• Ujian Kekerasan

• Pengesahan Sijil Bahan

• Pemeriksaan Penandaan dan Kebolehkesanan

Kaedah ujian yang diperlukan, kriteria penerimaan, nisbah pensampelan, dan piawaian pemeriksaan hendaklah disahkan sebelum pengeluaran.

Keperluan ujian mungkin berbeza mengikut gred bahan, saiz penempaan, kelas tekanan, spesifikasi pelanggan dan standard projek yang berkenaan.

Laporan dan Sijil Pemeriksaan Kilang

Laporan pemeriksaan dan dokumen kualiti sokongan boleh dibekalkan mengikut keperluan pesanan yang disahkan, termasuk:

• Sijil Pemeriksaan Bahan Mentah

• EN 10204 3.1 Sijil Ujian Bahan

• Laporan Ujian Tidak Memusnahkan

• Laporan Ujian Ultrasonik

• Laporan Ujian PMI

• Laporan Ujian Penetrant Cecair

• Laporan Pemeriksaan Dimensi

• Laporan Ujian Kekerasan

• Laporan Pemeriksaan Pihak Ketiga

• Dokumen kualiti khusus projek lain

Pemeriksaan pihak ketiga, ujian yang disaksikan atau dokumentasi tambahan boleh diatur apabila disahkan sebelum pengeluaran.

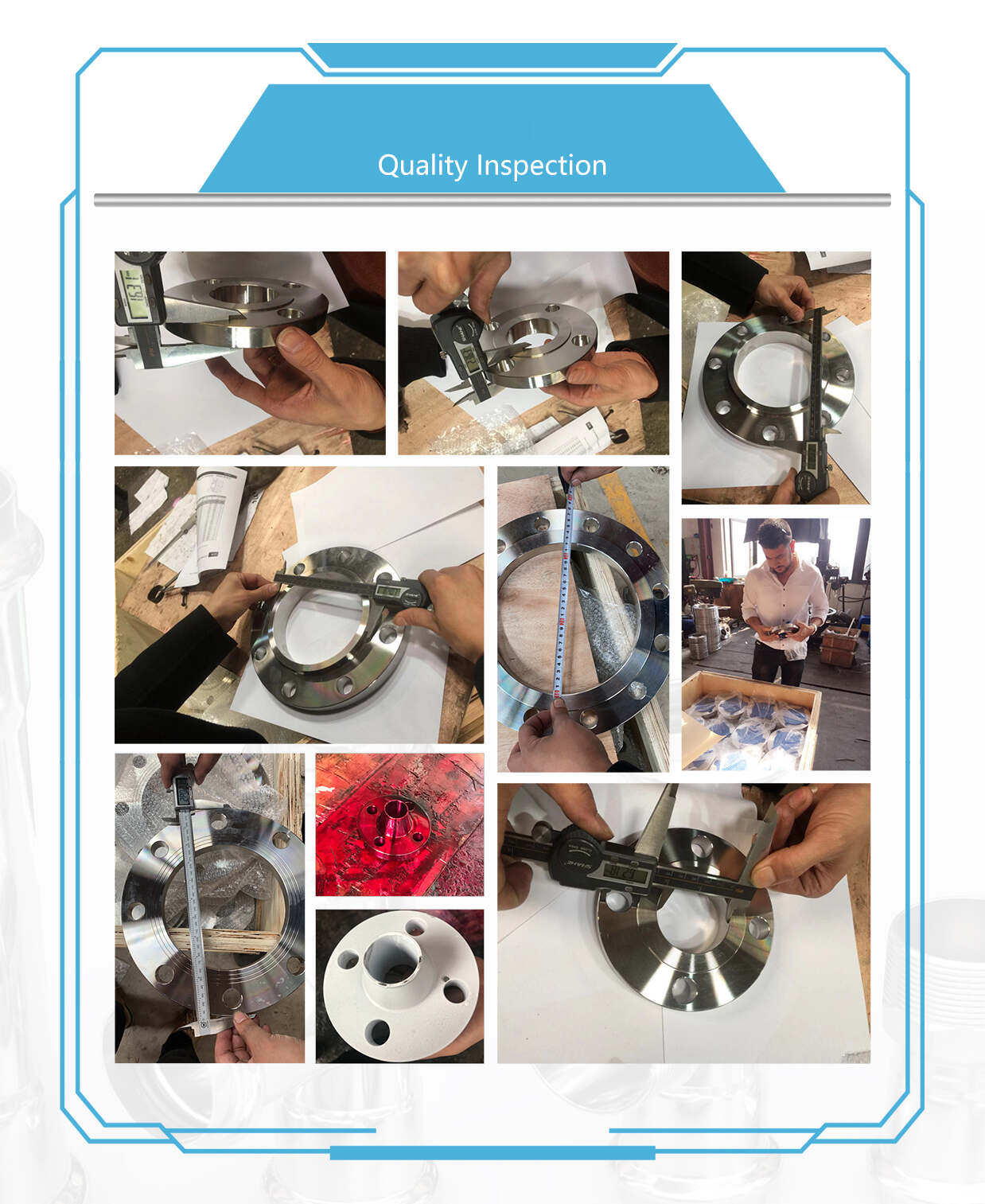

Kawalan Kualiti Produk

LIANHE mengendalikan sistem pengurusan kualiti berdasarkan ISO 9001:2015. Proses pengeluaran dikawal untuk menyokong kebolehkesanan bahan, ketepatan dimensi, pembuatan yang konsisten dan pemeriksaan yang didokumenkan.

Prosedur kawalan kualiti utama termasuk:

1. Mengesahkan gred bahan mentah, nombor haba, dimensi dan sijil bahan.

2. Menjalankan ujian PMI apabila diperlukan untuk mengesahkan gred aloi.

3. Memantau suhu penempaan, pembentukan dan proses rawatan haba.

4. Memeriksa dimensi semasa pemesinan kasar dan ketepatan.

5. Memeriksa geometri muka pengedap, keadaan permukaan dan kemasan.

6. Mengesahkan kuantiti lubang bolt, diameter, kedudukan dan penjajaran.

7. Melakukan ujian tidak merosakkan dan kekerasan yang berkenaan.

8. Menyemak tanda produk terhadap pesanan dan sijil bahan.

9. Melakukan pemeriksaan visual dan dimensi akhir sebelum pembungkusan.

10. Mengesahkan kuantiti, label, tanda penghantaran dan pembungkusan sebelum penghantaran.

Produk diluluskan untuk penghantaran selepas melengkapkan prosedur pemeriksaan yang berkenaan.

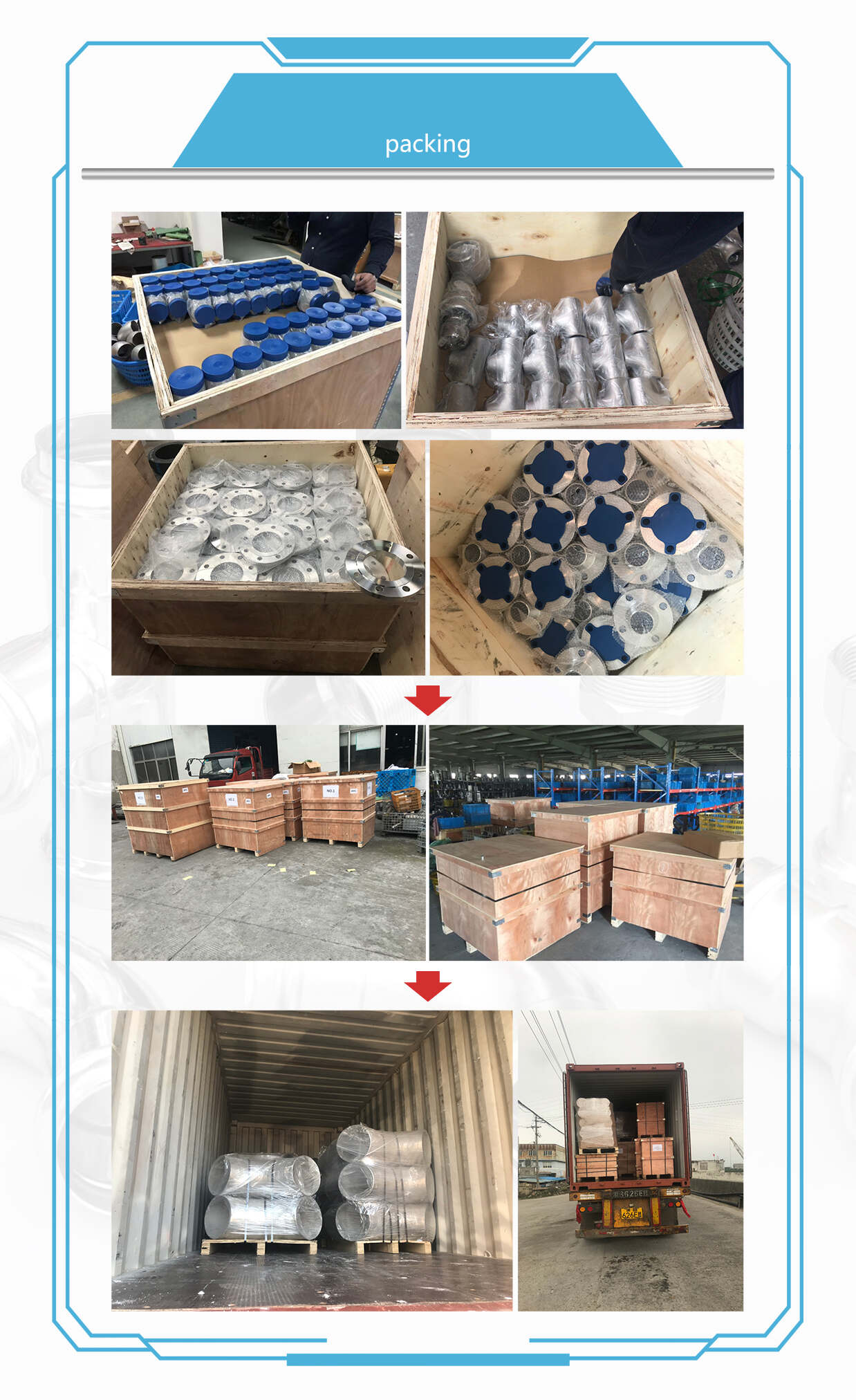

Pembungkusan

Setiap produk dilindungi dengan balut gelembung atau penutup plastik untuk mengurangkan pendedahan kepada habuk, lembapan, kesan dan kerosakan permukaan.

Produk kemudiannya dibungkus dalam bekas kayu atau diikat pada palet mengikut saiz, berat, kuantiti dan kaedah pengangkutan yang dipilih.

Penutup pelindung atau pemisah boleh digunakan untuk melindungi permukaan pengedap bermesin semasa penyimpanan dan pengangkutan antarabangsa.

Kes kayu tersuai, palet, label, kod bar, logo pelanggan dan susunan pembungkusan lain boleh dibekalkan mengikut keperluan pesanan yang disahkan.

Syarat Pembayaran

Tempoh pembayaran standard kami ialah deposit 30% T/T yang dibayar terlebih dahulu, dengan baki 70% T/T yang selebihnya dibayar sebelum penghantaran.

Pengaturan pembayaran khusus boleh dibincangkan mengikut nilai pesanan, gred bahan, keperluan pengeluaran dan syarat kerjasama.

Kaedah pembayaran yang tersedia termasuk:

• Pindahan bank T/T

• Western Union

• PayPal

• Kaedah pembayaran lain yang dipersetujui bersama

Syarat Penghantaran

Syarat Perdagangan Tersedia:EXW, FOB, CFR, CIF, DDP dan DDU

Kaedah pengangkutan yang tersedia termasuk:

• Pengangkutan laut

• Pengangkutan darat

• Pengangkutan kereta api

• Pengangkutan lori

• Pengangkutan udara

• Perkhidmatan ekspres antarabangsa

Kaedah penghantaran boleh dipilih mengikut berat produk, volum pakej, destinasi, jadual penghantaran yang diperlukan dan bajet pengangkutan.

Kos penghantaran, masa transit, pembungkusan eksport dan syarat penghantaran hendaklah disahkan sebelum penghantaran.

Jenama:LIANHE
Tempat Asal:Wenzhou, Zhejiang, China
