Injap Bebola Keluli Tahan Karat lwn Injap Pintu lwn Injap Glob

Kepentingan tinggi mentakrifkan sistem kawalan paip dan bendalir industri hari ini. Memilih jenis injap yang salah selalunya membawa kepada haus pramatang, kebocoran bencana, atau ketidakcekapan sistem yang besar. Kegagalan mekanikal ini menjejaskan keselamatan pekerja dan sangat mengganggu jadual pengeluaran. Semasa memilih yang tahan kakisanInjap Keluli Tahan Karatadalah asas yang kukuh untuk ketahanan, mekanisme dalaman menentukan prestasi sistem keseluruhan. Bahan badan yang teguh tidak boleh membetulkan geometri aliran yang salah. Sama ada anda memilih reka bentuk bola, gerbang atau glob menentukan sejauh mana sistem mengendalikan tekanan, kadar aliran dan kitaran penyelenggaraan. Panduan ini memintas definisi asas untuk menyediakan rangka kerja berasaskan bukti yang praktikal. Anda akan belajar cara menilai, membandingkan dan menentukan mekanisme dalaman yang betul untuk aplikasi komersial dan permintaan tinggi. Dengan memahami gelagat hidraulik unik bagi setiap jenis, anda boleh mendapatkan operasi yang boleh dipercayai dan mengelakkan masa henti yang mahal.

Pengambilan Utama

• Keluli Tahan KaratInjap Bola menawarkan penutupan pantas, suku pusingan dan pengedap yang unggul tetapi tidak sesuai untuk peraturan aliran yang tepat.

• Keluli Tahan KaratInjap Pintumenyediakan sekatan aliran minimum dan penurunan tekanan untuk aplikasi hidup/mati tetapi terdedah kepada kerosakan tempat duduk jika digunakan untuk pendikit.

• Keluli Tahan KaratInjap Globcemerlang dalam peraturan aliran yang tepat dan operasi yang kerap tetapi memperkenalkan rintangan aliran yang jauh lebih tinggi (penurunan tekanan).

• Peraturan Pemilihan:Tentukan Bola untuk pengasingan yang boleh dipercayai, Gate untuk aliran pukal yang tidak terhalang dan Globe untuk pendikitan yang tepat.

Dilema Kejuruteraan: Memadankan Mekanik Injap dengan Hasil Sistem

Kos tersembunyi melanda sistem kawalan cecair yang salah digunakan. Jurutera sering menghadapi hukuman operasi yang teruk apabila mereka menentukan komponen berdasarkan saiz talian atau belanjawan semata-mata. Menggunakan reka bentuk pagar untuk operasi pendikitan berfungsi sebagai contoh kegagalan klasik. Cecair berkelajuan tinggi memerah melalui baji separa terbuka. Aliran bergelora ini menyebabkan lukisan wayar yang teruk, akhirnya menghakis kerusi logam. Setelah terhakis, unit kehilangan keupayaannya untuk mengelak sepenuhnya. Begitu juga, memasang reka bentuk bola duduk lembut dalam persekitaran zarah tinggi menjamin kegagalan pantas. Media pelelas mengoyakkan pengedap polimer semasa penggerak.

Perolehan yang berjaya memerlukan analisis operasi yang teliti. Pembeli mesti mengimbangi kos pendahuluan dengan kebolehpercayaan jangka panjang. Penunjuk prestasi utama termasuk selang penyelenggaraan, keperluan pekali aliran (Cv) dan kekangan spatial. Hanya menaik taraf kepada aloi gred 316 tidak akan menghalang kemerosotan mekanikal yang disebabkan oleh dinamik aliran yang salah. Anda mesti menilai bagaimana geometri dalaman berinteraksi dengan bendalir khusus anda sepanjang beribu-ribu kitaran.

Rangka kerja industri yang diiktiraf daripada organisasi seperti pemilihan khusus aplikasi tekanan ASME dan API. Mereka mengesyorkan melihat setiap saluran paip sebagai persekitaran yang dinamik. Lonjakan tekanan, turun naik suhu, dan beban zarah menentukan mekanik dalaman yang diperlukan. Pengalaman dunia nyata membuktikan pendekatan ini menghalang penutupan tidak dirancang yang mahal.

Kategori Penyelesaian Teras & Realiti Operasi

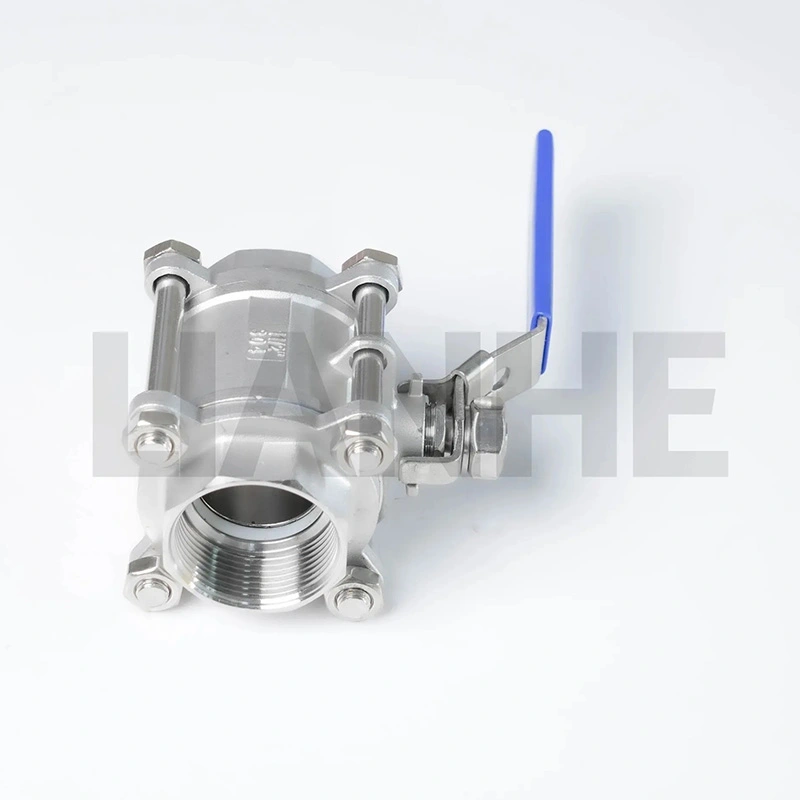

Injap Bebola Keluli Tahan Karat (Standard Pengasingan)

TheInjap Bebola Keluli Tahan Karatmenggunakan tindakan berputar suku pusingan yang mudah. Sfera berlubang berlubang berputar di dalam badan injap untuk mengawal aliran. Apabila gerek dijajar terus di sepanjang saluran paip, bendalir melalui tanpa halangan. Pusingan 90 darjah menghentikan aliran sepenuhnya.

Reka bentuk ini cemerlang pada penutupan sifar kebocoran. Ia menyediakan penggerak yang sangat pantas. Jurutera menggunakan mereka secara meluas dalam aplikasi cecair dan gas bersih di mana pengasingan yang boleh dipercayai adalah kritikal. Tempat duduk lembut, biasanya dihasilkan daripada PTFE atau Teflon, membentuk pengedap yang ketat terhadap sfera yang digilap. Mekanisme ini mewujudkan pengasingan ketat gelembung walaupun selepas tempoh tidak aktif yang berpanjangan.

Walau bagaimanapun, risiko pelaksanaan khusus wujud. Penutupan pantas mencipta kejutan hidraulik besar-besaran dalam talian cecair berkelajuan tinggi. Fenomena ini, yang dikenali sebagai tukul air, merosakkan penyokong paip, memecahkan gasket dan menjejaskan integriti sistem. Operator mesti melatih kakitangan untuk menggerakkan tuas manual dengan perlahan. Persediaan automatik memerlukan penggerak yang dikonfigurasikan untuk kelajuan penutupan terkawal.

Injap Pintu Keluli Tahan Karat (Laluan Aliran Tidak Terhad)

Beroperasi melalui gerakan linear berbilang pusingan, yangInjap Pintu Keluli Tahan Karatmenurunkan baji pepejal terus ke dalam laluan bendalir. Menaikkan baji membersihkan saluran sepenuhnya. Mekanisme ini mencipta profil aliran garis lurus yang luar biasa.

Kami menentukan jenis ini apabila saluran paip memerlukan penurunan tekanan yang minimum. Lubang yang tidak terhalang sepenuhnya menghalang pembentukan bahan, menjadikannya sesuai untuk buburan, media likat dan pemindahan cecair pukal. Oleh kerana saluran dalaman sepadan dengan diameter paip, ia menyokong operasi pigging saluran paip dengan berkesan.

Walaupun faedah aliran ini, pengendali menghadapi kelemahan yang ketara. Batang berbilang pusingan memerlukan masa yang ketara untuk bertindak sepenuhnya. Mereka sama sekali tidak sesuai untuk peraturan aliran. Membiarkan baji terbuka sebahagiannya mendedahkannya kepada halaju bendalir yang sengit. Baji yang tidak disokong bergetar dengan kuat, berbual di tempat duduk. Getaran ini menyebabkan haus mekanikal yang teruk, pemarkahan kekal dan kebocoran akhirnya dijamin.

Injap Glob Keluli Tahan Karat (Kuda Kerja Pendikit)

Jurutera bergantung padaInjap Glob Keluli Tahan Karatuntuk kawalan bendalir dinamik. Ia menggunakan gerakan linear berbilang pusingan. Palam bulat diturunkan pada cincin tempat duduk selari yang terletak di tengah badan. Geometri dalaman memaksa bendalir untuk menavigasi laluan berbentuk Z yang tersendiri.

Hubungan berkadar ini antara kedudukan palam dan isipadu aliran membolehkan peraturan yang tepat. Ia kekal sebagai pilihan terbaik mutlak untuk aplikasi pendikit, operasi yang kerap dan senario yang menuntut penurunan tekanan tinggi. Reka bentuk palam dan tempat duduk yang teguh tahan terkena bendalir berterusan lebih baik daripada mana-mana pilihan standard lain.

Pertukaran operasi melibatkan kecekapan tenaga. Laluan aliran dalaman yang berliku-liku mewujudkan rintangan aliran yang tinggi. Pam mesti bekerja lebih keras untuk mengatasi geseran ini. Selain itu, proses tuangan yang kompleks dan profil batang yang lebih tinggi memerlukan jejak fizikal yang lebih besar. Mereka juga mempunyai berat yang lebih ketara daripada reka bentuk bola atau gerbang yang setanding.

Matriks Penilaian Head-to-Head: Prestasi & Kekangan

Membandingkan spesifikasi teknikal secara langsung menyerlahkan keupayaan berbeza bagi setiap reka bentuk. Kami menggunakan rintangan aliran, integriti pengedap dan kelajuan penggerak sebagai metrik utama.

Carta Perbandingan Prestasi Injap

Pekali aliran (Cv) mentakrifkan isipadu air yang melalui injap pada penurunan tekanan satu psi. Reka bentuk bola dan pintu gerbang penuh memberikan nilai Cv yang sangat tinggi. Laluan lurus mereka meminimumkan pergolakan dan menjimatkan tenaga pam. Sebaliknya, reka bentuk dunia memaksa bendalir untuk menukar arah dua kali. Ini menyekat aliran dengan banyak dan merendahkan nilai Cv keseluruhan.

Integriti pengedap berbeza-beza berdasarkan bahan tempat duduk. Reka bentuk bola menggunakan bahan lentur seperti PTFE atau PEEK. Polimer ini mematuhi sfera, menjamin penutupan ketat gelembung. Mereka mengendalikan suhu standard dengan sempurna. Model pagar dan glob biasanya menggunakan tempat duduk dari logam ke logam. Tempat duduk tegar ini bertolak ansur dengan suhu yang melampau dan media yang sangat kasar, walaupun ia mungkin membenarkan kebocoran Kelas IV kecil dari semasa ke semasa.

Kelajuan pengaktifan secara langsung memberi kesan kepada keselamatan sistem. Penggerakan pantas 90 darjah jenis bola menawarkan pengasingan kecemasan serta-merta. Jurutera mesti melaksanakan perlindungan lonjakan untuk mengurangkan lonjakan tekanan secara tiba-tiba semasa penutupan pantas. Operasi berbilang pusingan jenis pintu dan glob secara semula jadi menghalang risiko ini. Penutupan secara beransur-ansur membolehkan halaju bendalir menurun dengan selamat.

Menavigasi Prestasi Penyelenggaraan, Pemakaian dan Kitaran Hayat

Jangka hayat sistem sangat bergantung pada penyelenggaraan proaktif dan memahami corak haus yang boleh diramal. Setiap reka bentuk membentangkan cabaran kebolehkhidmatan yang unik.

Injap glob biasanya menawarkan penyelenggaraan dalam talian yang mudah. Juruteknik boleh membuka bonet untuk mengakses palam dan tempat duduk terus dari atas. Mereka boleh menggulung permukaan tempat duduk atau menggantikan palam tanpa memotong badan daripada saluran paip. Jenis bola standard menyajikan realiti yang berbeza. Anda biasanya mesti mengeluarkan badan satu keping atau dua keping sepenuhnya untuk menggantikan pengedap dalaman. Untuk menyelesaikannya, kemudahan sering memasang badan tiga keping. Ini membolehkan bahagian tengah berayun keluar untuk penggantian pengedap cepat.

Kerentanan memakai berbeza secara asas merentas reka bentuk. Mod kegagalan biasa termasuk:

• Pemarkahan pada Wedges:Jenis pagar mengalami pemarkahan logam dalam jika terpaksa ditutup terhadap aliran berkelajuan tinggi atau serpihan terperangkap.

• Degradasi Pembungkusan:Batang berbilang pusingan dalam model get dan glob mengalami geseran berterusan. Geseran ini akhirnya merendahkan grafit atau pembungkusan batang PTFE, yang membawa kepada pelepasan buruan.

• Penyemperitan Tempat Duduk Lembut:Suhu tinggi atau tekanan yang berlebihan boleh mengubah bentuk tempat duduk polimer di dalam unit bola, menyebabkan ia bocor secara kekal.

Kita mesti menganalisis kos awal berbanding ROI kitaran hayat. Kos unit bola berdiameter besar jauh lebih tinggi daripada unit gerbang yang setara. Walau bagaimanapun, umur panjang unggul mereka dalam aplikasi pengasingan tulen dengan cepat mengimbangi pelaburan awal. Kegagalan pengedap yang lebih sedikit dan prestasi sifar kebocoran mengurangkan buruh penyelenggaraan jangka panjang. Sebaliknya, menggunakan reka bentuk pintu pagar yang murah untuk peraturan aliran menjamin penggantian yang kerap dan mahal.

Rangka Kerja Keputusan: Menyenarai Pendek Pilihan Anda

Menavigasi proses perolehan memerlukan pendekatan yang logik, langkah demi langkah. Gunakan rangka kerja berikut untuk mengecilkan pilihan anda berdasarkan data sistem empirikal.

1. Kenal pasti Fungsi Utama.Tentukan sama ada matlamat operasi memerlukan pengasingan atau peraturan. Pilih reka bentuk bola atau pagar untuk tugas hidup/mati yang ketat. Pilih reka bentuk glob apabila anda perlu melaraskan kadar aliran secara dinamik.

2. Menganalisis Media dan Persekitaran.Dokumentasikan ciri bendalir anda. Nilaikan tahap zarah, kelikatan, dan keagresifan kimia. Padankan ciri ini dengan bahan tempat duduk. Sahkan penilaian suhu dan tekanan yang diperlukan terhadap spesifikasi ASME Class 150, 300 atau lebih tinggi.

3. Nilaikan Kekangan Ruang dan Penggerak.Ukur jejak pemasangan fizikal. Badan glob memerlukan lebih banyak kelegaan menegak untuk batang panjangnya. Tentukan sama ada anda memerlukan penggerak pneumatik atau elektrik. Jenis bola mengautomasikan dengan mudah dan kos efektif kerana tork yang rendah, keperluan suku pusingan.

Langkah seterusnya anda yang segera melibatkan pengesahan rasmi. Sentiasa rujuk gambar rajah paip dan instrumentasi (P&ID) sebelum memuktamadkan pesanan pembelian. Menyemak keperluan pematuhan terhadap piawaian API 608, API 600 atau AWWA memastikan keselamatan yang optimum. Apabila menghadapi parameter sempadan, melibatkan pakar kawalan bendalir menghalang ralat spesifikasi yang mahal.

Kesimpulan

Tiada reka bentuk injap tunggal menyelesaikan setiap cabaran kejuruteraan. Mekanik sistem menuntut geometri khusus untuk mengendalikan keteguhan operasi yang berbeza. Reka bentuk dunia kekal tidak dapat ditandingi untuk kawalan aliran yang tepat dan ketahanan dalam keadaan pendikit. Reka bentuk gerbang memberikan aliran pukal yang boleh dipercayai dan tidak terhalang untuk buburan dan keperluan penurunan tekanan rendah. Reka bentuk bola menyediakan penutupan sifar kebocoran yang paling pantas dan boleh dipercayai.

Pembeli mesti mengutamakan parameter sistem berbanding kos unit pendahuluan. Memberi tumpuan secara eksklusif pada harga pembelian tidak dapat dielakkan membawa kepada kehausan yang cepat dan kegagalan hiliran yang mahal. Selaraskan jenis media, penilaian tekanan dan keperluan penggerak anda dengan mekanisme dalaman yang betul.

Ambil tindakan hari ini untuk menjamin infrastruktur paip anda. Semak imbas katalog produk yang komprehensif mengikut jenis, muat turun carta saiz Cv teknikal atau hubungi terus pasukan jualan kejuruteraan untuk perundingan khusus aplikasi.

Soalan Lazim

S: Bolehkah saya menggunakan injap bola keluli tahan karat untuk pendikit?

J: Reka bentuk bola standard tidak boleh mengendalikan tugas pendikit. Kedudukan separa terbuka mendedahkan tempat duduk PTFE lembut terus kepada aliran halaju tinggi. Pendedahan ini menghakis polimer dengan cepat, menyebabkan kebocoran kekal. Walau bagaimanapun, reka bentuk bola V-port khusus menampilkan potongan berkontur yang diperkukuh yang direka khusus untuk peraturan aliran yang tepat.

S: Mengapakah injap glob lebih mahal daripada injap pintu?

J: Jenis glob memerlukan tuangan dalaman yang rumit dan rumit untuk mencipta laluan aliran berbentuk Z mereka. Pengilang juga mesti menggunakan bahan badan yang lebih berat dan tebal. Jisim tambahan ini diperlukan untuk menahan penurunan tekanan yang kuat, getaran, dan daya gelora yang sememangnya dikaitkan dengan peraturan aliran dan tugas pendikit.

S: Jenis injap manakah yang paling mudah terdedah kepada tukul air?

J: Reka bentuk bola suku pusingan yang tutup pantas menimbulkan risiko tertinggi untuk tukul air. Menghempas tuil menutup serta-merta menghentikan momentum bendalir, menghantar gelombang kejutan yang merosakkan ke belakang melalui paip. Tindakan perlahan, berbilang pusingan reka bentuk get dan glob secara semula jadi mengurangkan tekanan lonjakan ini dengan mengurangkan halaju bendalir secara beransur-ansur.

S: Adakah 316 injap keluli tahan karat lebih baik daripada 304?

J: Gred 316 umumnya lebih unggul kerana ia mengandungi molibdenum tambahan. Unsur pengaloian khusus ini secara mendadak meningkatkan ketahanan terhadap kakisan pitting dan celah. Jurutera dengan tegas menyatakan 316 berbanding 304 untuk persekitaran berklorida tinggi, aplikasi marin dan talian pemprosesan kimia yang agresif untuk memastikan jangka hayat operasi maksimum.
