BW Cross Keluli Tahan Karat Tekanan Tinggi untuk Talian Paip Perindustrian

Gambaran keseluruhan

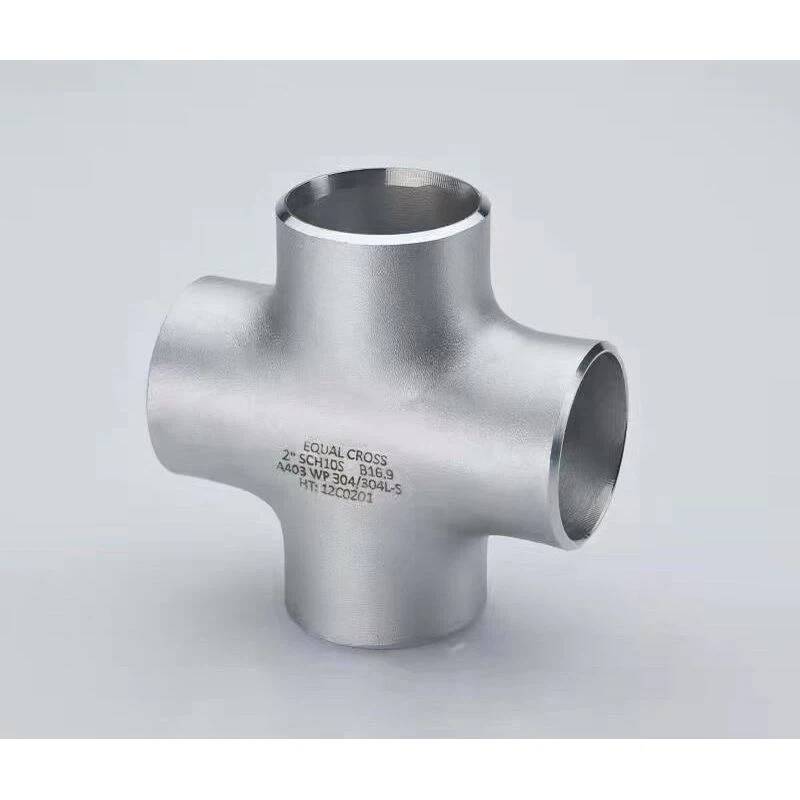

Salib BW (Butt-Weld) Keluli Tahan Karat Tekanan Tinggi ialah pemasangan paip teguh yang direka untuk mencipta sambungan empat hala dalam saluran paip industri bertekanan tinggi dan suhu tinggi. Dibina daripada keluli tahan karat 304 atau 316 yang lancar, salib ini menampilkan hujung kimpalan punggung (mematuhi ANSI B16.25) dan reka bentuk yang diperkukuh, memastikan integriti struktur dan prestasi bebas kebocoran dalam aplikasi kritikal.

Ciri-ciri

Pembinaan Tugas Berat:

Badan keluli tahan karat lancar (304/316) dengan saiz cawangan yang sama atau mengecil, dinilai untuk tekanan kerja sehingga 2,500 PSI (jadual 80, 316 keluli tahan karat) dan suhu dari -46°C hingga 815°C.

Bahagian tengah bertetulang (1.5x ketebalan dinding) menahan beban tekanan pelbagai arah, mengurangkan kepekatan tegasan di persimpangan cawangan.

Penghujung Kimpalan Ketepatan:

Penghujung kimpalan punggung dengan tepi serong (37.5° ±1°) untuk kimpalan penembusan penuh, mematuhi ASME B16.9 dan sesuai untuk kedua-dua proses kimpalan automatik dan manual.

Tersedia dalam salib yang sama (semua cawangan saiz yang sama) dan salib mengecil (saiz cawangan berbeza dengan satu saiz nominal), menawarkan fleksibiliti dalam reka bentuk saluran paip.

Pengoptimuman Aliran & Tekanan:

Peralihan dalaman yang lancar (jejari ≥1.0x ketebalan dinding paip) meminimumkan pergolakan dan kehilangan tekanan, dengan permukaan dalaman terbentuk hidro (Ra ≤1.6μm) untuk aliran lamina dalam sistem berbilang cawangan.

Varian keluli tahan karat 316 dengan kandungan molibdenum tahan pitting dalam media kaya klorida, sesuai untuk sistem pengedaran air laut dan air garam.

Jaminan Kualiti:

100% ujian radiografik (RT) untuk kimpalan dalam aplikasi kritikal, dengan pemeriksaan dimensi melalui pengimbasan 3D untuk memastikan ketepatan penjajaran (±0.5mm untuk 12" NPS).

Mematuhi ISO 9001:2015 dan spesifikasi khusus pelanggan (cth., Shell MESC SPE 77/300 untuk projek minyak & gas).

Permohonan

Ideal untuk rangkaian saluran paip industri yang kompleks:

Kilang Penapisan Minyak & Gas: Sambungan berbilang cawangan dalam unit proses, sistem suar dan rangkaian penukar haba, dengan keluli tahan karat 316 bertemu NACE MR0175 untuk perkhidmatan masam.

Penjanaan Kuasa: Sambungan empat hala dalam sistem pengepala stim dan saluran balik kondensat, menahan beban haba kitaran dalam loji kitaran gabungan.

Pemprosesan Kimia: Mengagihkan bahan mentah dalam reaktor kelompok dan lajur penyulingan, dengan reka bentuk silang yang sama membolehkan pengagihan aliran seimbang.

Rawatan Air: Sambungan berbilang alur keluar dalam gelincir penapisan dan loji osmosis songsang, dengan mengurangkan pilihan silang untuk peralihan saiz dalam susun atur padat.

Soalan Lazim

S: Apakah tekanan maksimum yang dibenarkan untuk silang mengurangkan?

A:Penarafan tekanan ditentukan oleh saiz cawangan terkecil; rujuk lembaran data untuk kombinasi tekanan saiz tertentu.

S: Bolehkah salib digunakan di zon seismik?

A:Ya, tetapi sertakan pendakap tambahan pada persimpangan silang untuk menyerap daya sisi, kerana kelengkapan berbilang cawangan lebih mudah terdedah kepada keletihan getaran.

S: Bagaimana untuk memeriksa kecacatan kimpalan pada salib?

A:Gunakan ujian ultrasonik (UT) atau pemeriksaan zarah magnetik (MPI) untuk mengesan kecacatan permukaan/bawah permukaan, terutamanya pada sambungan cawangan ke utama.

S: Adakah terdapat versi bukan magnet yang tersedia untuk aplikasi sensitif?

A:Ya, keluli tahan karat 316L menawarkan kebolehtelapan magnet yang rendah, sesuai untuk digunakan berhampiran pemisah magnetik dan peralatan MRI.
