Keluli Tahan Karat Berkekuatan Tinggi BW 90DEG SR Siku untuk Sistem Padat

Gambaran keseluruhan

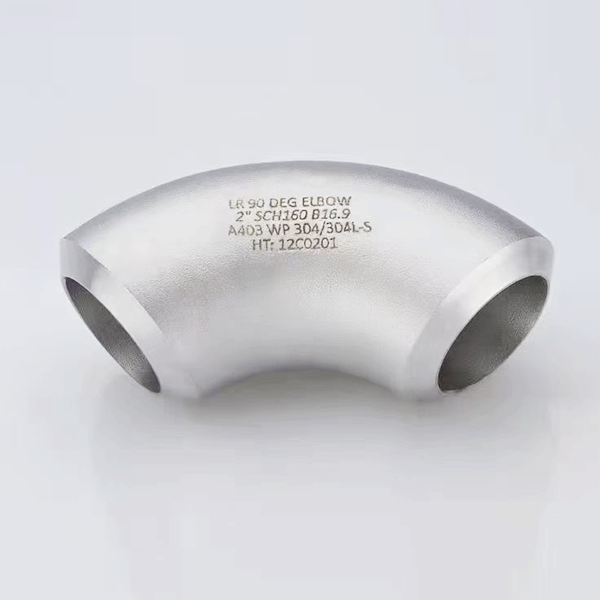

Keluli Tahan Karat Berkekuatan Tinggi BW (Butt-Weld) 90-Degree SR (Short Radius) Elbow ialah pemasangan paip penjimatan ruang yang direka untuk sistem paip industri padat di mana ruang pemasangan minimum adalah kritikal. Dibina daripada keluli tahan karat 304 atau 316, siku ini mempunyai jejari 1.0D dan hujung kimpalan punggung (mematuhi ANSI B16.25), mengimbangi integriti struktur dengan kecekapan dimensi dalam susun atur yang ketat.

Ciri-ciri

Reka Bentuk Cekap Angkasa:

Jejari selekoh pendek (1.0D) (cth., 102mm untuk 4" NPS) mengurangkan panjang pemasangan sebanyak 30% berbanding siku LR, sesuai untuk bilik jentera yang sesak dan platform luar pesisir.

Kimpalan punggung berakhir dengan serong ketepatan (37.5°) untuk kimpalan penembusan penuh, mematuhi ASME B16.9 dan sesuai untuk kedua-dua proses kimpalan manual dan automatik.

Bahan Berprestasi Tinggi:

Keluli tahan karat 304 (ASTM A312) untuk kegunaan industri am; Keluli tahan karat 316 (ASTM A316) untuk persekitaran yang menghakis, dengan kekuatan hasil minimum 205 MPa.

Dirawat haba (larutan anil) untuk struktur mikro seragam, meningkatkan ketahanan terhadap retakan kakisan tegasan dalam aplikasi pH tinggi.

Penilaian Tekanan & Suhu:

Dinilai untuk tekanan kerja sehingga 2,000 PSI (jadual 80, 316 keluli tahan karat) dan suhu dari -46°C hingga 650°C, sesuai untuk sistem wap, minyak dan gas.

Ketebalan dinding bertetulang di selekoh (standard 1.1x) mengimbangi peningkatan tekanan dalam reka bentuk jejari pendek, memastikan kebolehpercayaan jangka panjang.

Kualiti & Pematuhan:

Pemeriksaan visual dan dimensi 100%, dengan ujian hidrostatik pilihan (1.5x MAWP) dan pemeriksaan zarah magnetik (MPI) untuk aplikasi kritikal.

Tersedia dalam saiz 1" hingga 12" NPS, dengan salutan tersuai (cth., epoksi, PTFE) untuk perlindungan kakisan yang dipertingkatkan dalam persekitaran marin.

Permohonan

Ideal untuk sistem perindustrian dan komersil yang terhad ruang:

Minyak & Gas Luar Pesisir: Paip padat dalam modul platform dan manifold bawah laut, dengan keluli tahan karat 316 menentang H2S dan kakisan air laut.

Turbin Loji Kuasa: Talian wap dalam kepungan turbin gas, di mana ruang terhad memerlukan selekoh yang ketat tanpa menjejaskan penarafan tekanan.

Jentera Perindustrian: Talian hidraulik dan pelinciran dalam mesin penekan dan pengacuan suntikan, dengan reka bentuk jejari pendek memudahkan kedekatan dengan bahagian yang bergerak.

Bangunan Komersil: Garisan kondensat HVAC dalam lompang siling dan aci riser, mengurangkan keperluan ruang dalam pembinaan berbilang tingkat.

Soalan Lazim

S: Adakah siku SR sesuai untuk aplikasi aliran tinggi?

A:Walaupun siku SR meningkatkan pergolakan berbanding dengan siku LR, ia sesuai untuk kadar aliran sederhana; gunakan siku LR untuk sistem halaju tinggi (nombor Reynolds >40,000).

S: Bolehkah siku ini digunakan di zon seismik?

A:Ya, tetapi rujuk jurutera struktur untuk keperluan pendakap tambahan, kerana siku jejari pendek mungkin mengalami tekanan yang lebih tinggi semasa kejadian seismik.

S: Apakah jarak sokongan paip minimum yang disyorkan untuk siku SR?

A:Jarak hendaklah 50% daripada jarak siku LR yang disyorkan untuk meminimumkan kendur dan tekanan pada selekoh, terutamanya dalam larian mendatar.

S: Adakah terdapat salutan tahan api yang tersedia?

A:Ya, salutan tahan api intumescent (mematuhi ASTM E119) boleh digunakan, memberikan penarafan kebakaran 2 jam untuk sambungan saluran paip kritikal.
