Peredam Konsentrik BW Keluli Tahan Karat Tekanan Tinggi untuk Sistem Talian Paip

Gambaran keseluruhan

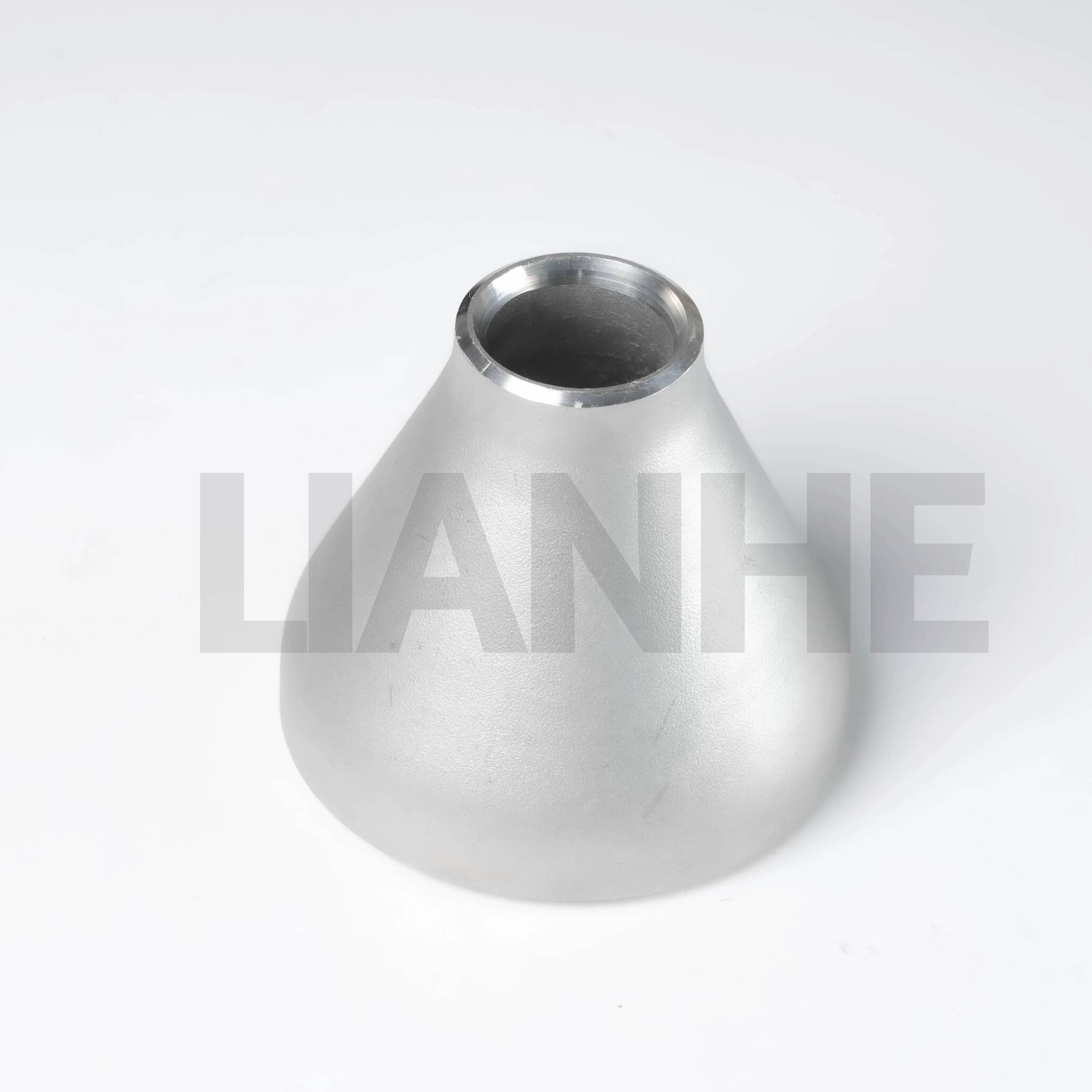

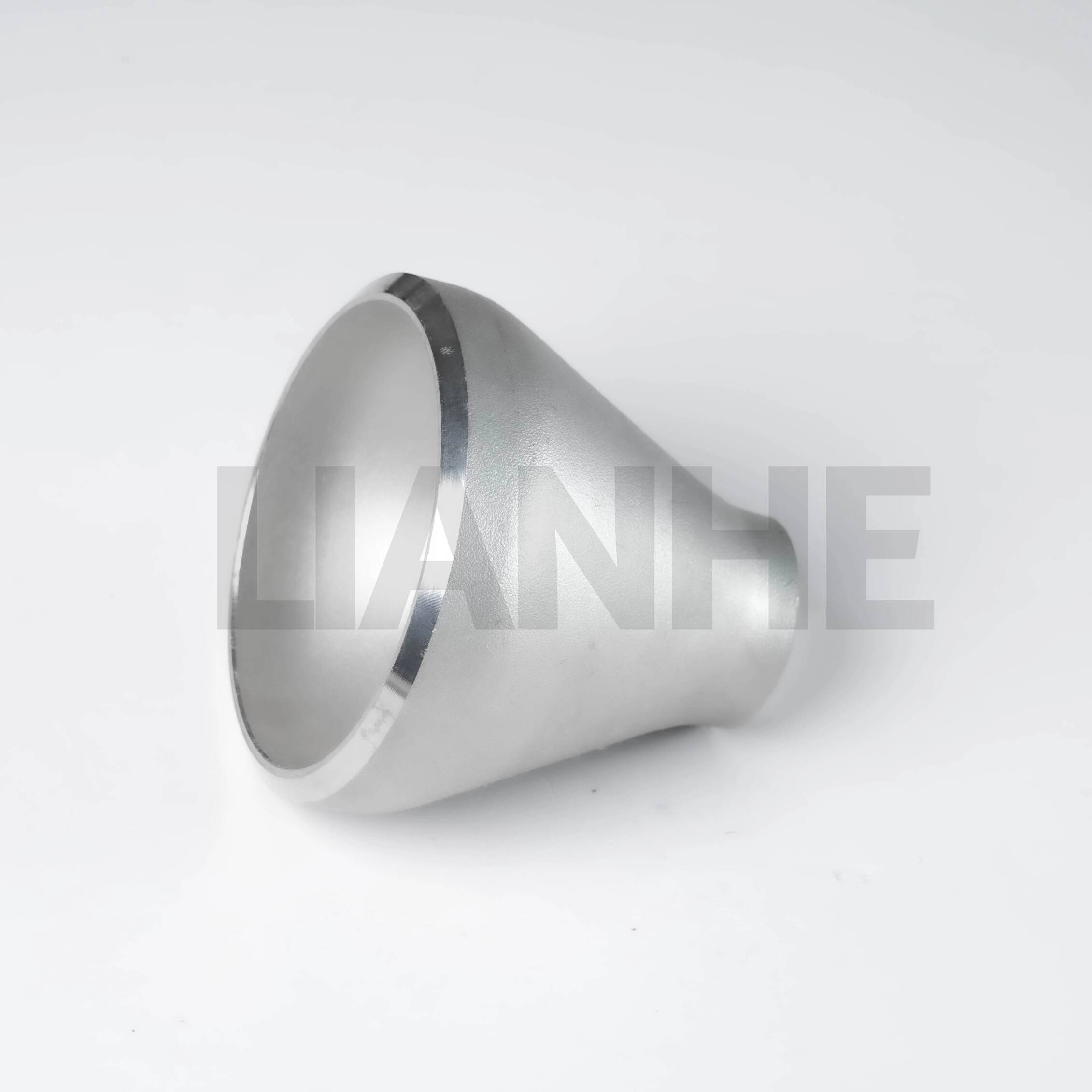

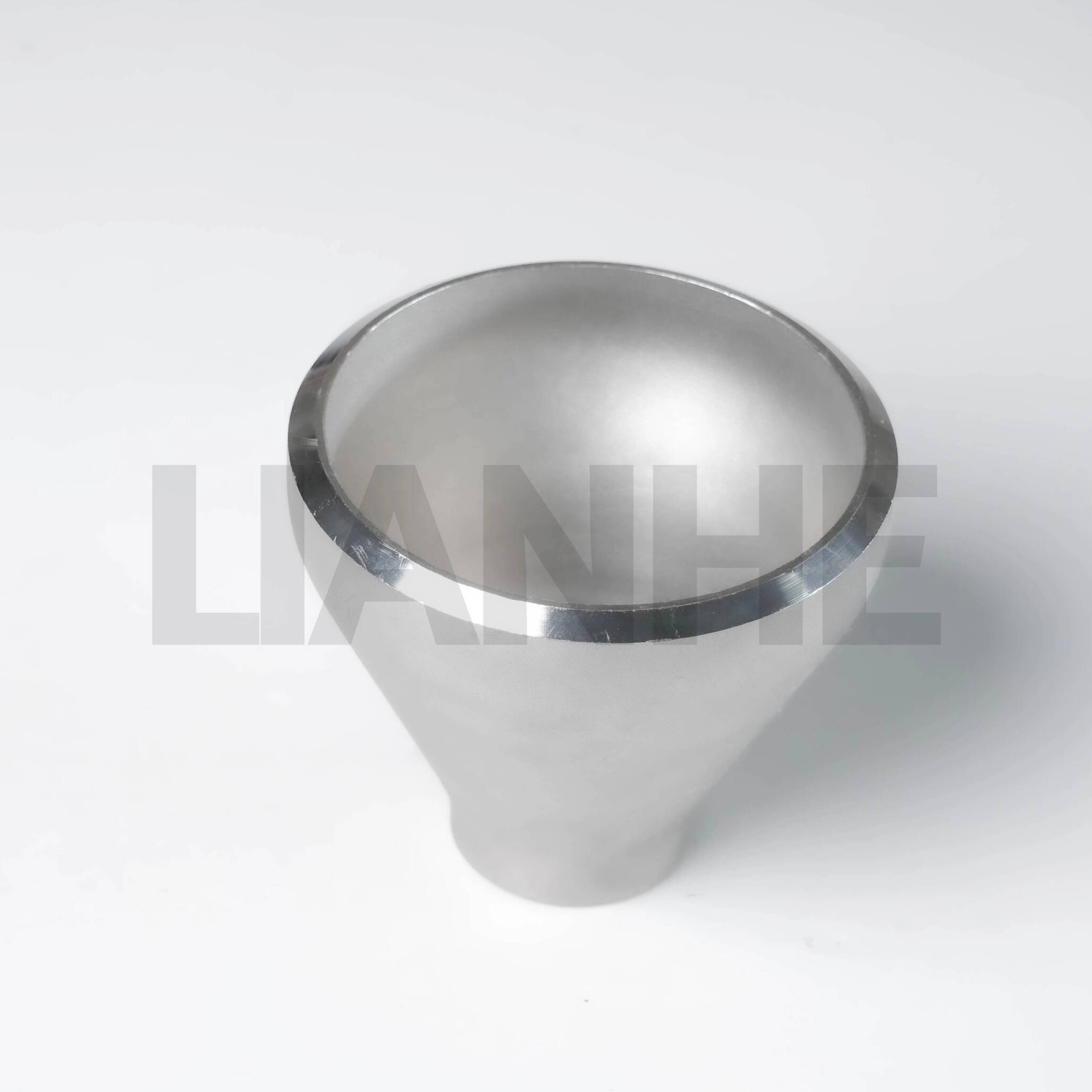

Peredam Konsentrik BW (Butt-Weld) Keluli Tahan Karat Tekanan Tinggi ialah pemasangan paip kejuruteraan ketepatan yang direka untuk menyambung paip berdiameter berbeza dalam sistem tekanan tinggi, suhu tinggi sambil mengekalkan aliran lancar dan integriti struktur. Dibina daripada keluli tahan karat 304 atau 316 yang lancar, pengurang ini mempunyai reka bentuk sepusat (ketebalan dinding seragam) dan hujung kimpalan punggung, menjadikannya sesuai untuk aplikasi yang memerlukan pergolakan dan kepekatan tekanan yang minimum.

Ciri-ciri

Pembinaan Lancar Premium:

Dihasilkan daripada keluli tahan karat ASTM A312 (304 untuk kegunaan umum, 316 untuk media menghakis), dengan kekuatan tegangan minimum 515 MPa dan kekuatan hasil 205 MPa.

Badan lancar menghilangkan titik lemah, dinilai untuk tekanan kerja sehingga 2,500 PSI (jadual 80, 316 keluli tahan karat) dan suhu dari -46°C hingga 815°C.

Kelebihan Reka Bentuk Konsentrik:

Pengurangan diameter seragam (cth., 6" hingga 4") memastikan peralihan aliran simetri, mengurangkan pergolakan sebanyak 20% berbanding dengan pengurang sipi, sesuai untuk sistem yang dikuasai cecair.

Permukaan dalaman yang licin (Ra ≤1.6μm) meminimumkan kehilangan tekanan dan menghalang pembentukan sedimen dalam saluran paip.

Pematuhan Pemasangan:

Penghujung kimpalan punggung dengan serong 37.5° memenuhi piawaian ANSI B16.25 dan ASME B16.9, sesuai untuk proses kimpalan GTAW (TIG) dan GMAW (MIG) dalam saluran paip kritikal.

Tersedia dalam saiz 1" hingga 48" NPS, dengan pengurangan nisbah daripada 2:1 kepada 4:1, serasi dengan jadual 40/80/160 paip.

Rintangan Kakisan:

Varian keluli tahan karat 316 dengan 3.5% molibdenum tahan pitting dalam persekitaran yang kaya dengan klorida (cth., air laut, air garam), dengan permukaan pasif memanjangkan hayat perkhidmatan sebanyak 30%.

Permohonan

Ideal untuk saluran paip industri yang memerlukan peralihan diameter lancar:

Penghantaran Minyak & Gas: Mengurangkan saiz paip dalam saluran paip gas tekanan tinggi dan saluran proses penapisan, mematuhi NACE MR0175 untuk perkhidmatan gas masam.

Penjanaan Kuasa: Menyambungkan turbin stim ke garisan kondensat berdiameter lebih kecil dalam loji terma, dengan keluli tahan karat 304 menentang pengoksidaan pada 550°C.

Pemprosesan Kimia: Peralihan antara salur masuk/alur keluar reaktor dalam persekitaran yang menghakis, memenuhi piawaian cGMP untuk permukaan yang boleh dibersihkan dalam pembuatan farmaseutikal.

Rawatan Air: Mengurangkan diameter dalam sesalur air aliran tinggi dan pam air sisa, dengan 316 keluli tahan karat tahan air berklorin dan zarah kasar.

Soalan Lazim

S: Bilakah saya harus menggunakan pengurang sepusat vs. sipi?

A:Gunakan pengurang sepusat untuk sistem cecair sahaja untuk mengekalkan simetri aliran; pengurang sipi adalah lebih baik untuk campuran gas-cecair untuk mengelakkan poket udara.

S: Bolehkah pengurang ini digunakan dalam saluran paip menegak?

A:Ya, pengurang sepusat sesuai untuk pemasangan menegak, tetapi pastikan sokongan yang betul untuk mengelakkan tekanan pada sambungan kimpalan.

S: Apakah ketebalan dinding minimum untuk pengurang jadual 160?

A:Ketebalan dinding berbeza mengikut saiz (cth., 1" jadual 160 mempunyai dinding 3.73mm), diperincikan dalam ASME B16.9 untuk penilaian tekanan yang tepat.

S: Adakah nisbah pengurangan tersuai tersedia?

A:Ya, nisbah bukan standard (mis., 3" hingga 1.5") boleh dihasilkan mengikut pesanan, dengan masa petunjuk biasanya 10-15 hari perniagaan.
