Keluli Tahan Karat Tekanan Tinggi 90DEG BW LR Siku untuk Sistem Kritikal

Gambaran keseluruhan

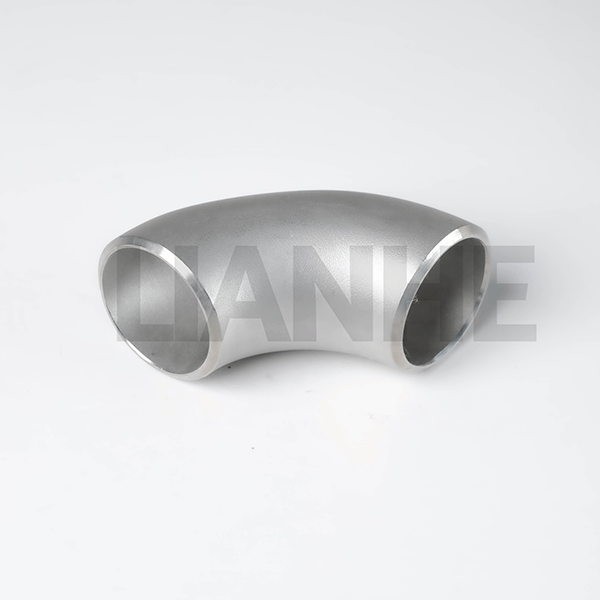

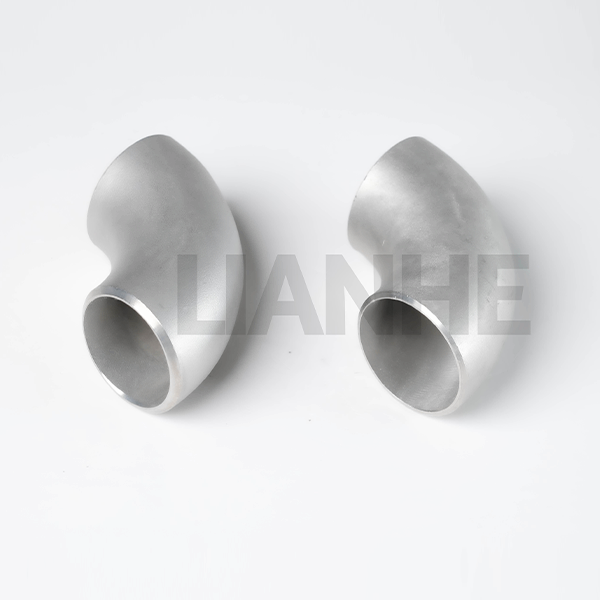

Keluli Tahan Karat Tekanan Tinggi 90 Darjah BW (Butt-Weld) LR (Long Radius) Elbow ialah pemasangan paip kejuruteraan ketepatan yang direka untuk sistem paip tekanan tinggi, berintegriti tinggi di mana kecekapan aliran dan kestabilan struktur adalah yang terpenting. Dibina daripada keluli tahan karat 304 atau 316 yang lancar, siku ini mempunyai jejari 1.5D dan hujung kimpalan punggung (mematuhi ANSI B16.25), memastikan kehilangan tekanan yang minimum dan rintangan maksimum terhadap keletihan dalam aplikasi kritikal.

Ciri-ciri

Reka Bentuk Lancar Premium:

Tersemperit daripada bilet tunggal keluli tahan karat (304/316), menghilangkan jahitan kimpalan dan titik lemah, dengan kekuatan tegangan minimum 515 MPa dan pemanjangan ≥30%.

Kimpalan punggung berakhir dengan serong ketepatan (37.5° ±1.5°) untuk kimpalan penembusan penuh, mematuhi kod ASME B31.1 (pepaipan kuasa) dan B31.3 (pepaipan proses).

Kejuruteraan Aliran & Tekanan:

Jejari garis tengah 1.5D (mematuhi ANSI B16.9) mengurangkan rintangan aliran sebanyak 20% berbanding siku standard, dengan permukaan dalaman berbentuk hidro (Ra ≤1.6μm) untuk aliran laminar.

Bahagian tumit dan kaki yang diperkukuh (1.2x ketebalan dinding) menahan daya pengembangan terma dan getaran, kritikal untuk sambungan pam dan pemampat di kilang penapisan.

Prestasi Persekitaran Melampau:

316 varian keluli tahan karat dengan 2% molibdenum tahan pitting dalam persekitaran yang kaya dengan klorida (cth., air laut, air garam), dengan permukaan pasif mengurangkan kadar kakisan sebanyak 40%.

Dinilai untuk tekanan sehingga 2,500 PSI (jadual 80, 316 keluli tahan karat) dan suhu dari -196°C (LNG) hingga 650°C (stim), dengan rawatan haba pilihan untuk rintangan rayapan suhu tinggi.

Jaminan Kualiti:

100% ujian radiografik (RT) untuk kimpalan (jika berkenaan) dan pemeriksaan dimensi melalui pengimbasan laser 3D, memastikan pematuhan dengan ISO 9001:2015 dan spesifikasi khusus pelanggan.

Permohonan

Ideal untuk projek perindustrian dan infrastruktur yang kritikal misi:

Penghantaran Minyak & Gas: Talian paip gas tekanan tinggi dan talian proses penapisan, dengan keluli tahan karat 316 bertemu NACE MR0175 untuk perkhidmatan gas masam.

Kuasa Nuklear: Talian penyejuk sekunder dalam reaktor nuklear, mematuhi ASME BPVC Seksyen III (Kelas 2/3) untuk komponen berkaitan keselamatan.

Sistem Bahan Api Aeroangkasa: Talian bahan api ketulenan tinggi dalam peralatan sokongan darat pesawat, dengan keluli tahan karat 304 bertemu SAE AS4059 untuk kelengkapan aeroangkasa.

Tujahan Marin: Talian penyejukan enjin dalam bekas besar, dengan keluli tahan karat 316 yang tahan hakisan peronggaan dan kakisan air masin selama 20+ tahun.

Soalan Lazim

S: Apakah jejari selekoh minimum untuk siku ini?

A:Reka bentuk jejari panjang (LR) mempunyai jejari lentur 1.5x diameter paip (cth., 152mm untuk 4" NPS), memastikan pematuhan dengan ANSI B16.9 untuk siku LR standard.

S: Bolehkah siku ini dibentuk sejuk untuk sudut tersuai?

A:Tidak, pembentukan sejuk boleh menjejaskan integriti material. Sudut tersuai (cth., 60°, 30°) tersedia melalui proses pembentukan panas untuk projek tertentu.

S: Bagaimana untuk memeriksa kakisan dalaman dalam penggunaan jangka panjang?

A:Gunakan ujian ketebalan ultrasonik (UT) setiap tahun untuk memantau penipisan dinding, terutamanya di kawasan yang terdedah kepada media kasar atau cecair menghakis.

S: Adakah terdapat pilihan bukan magnet untuk aplikasi sensitif?

A:Ya, keluli tahan karat 316L menawarkan kebolehtelapan magnet yang rendah (≤2.0 μH/m), sesuai untuk kemudahan MRI dan sistem magnet kriogenik.
