Tee Sama BW Keluli Tahan Karat Tugas Berat untuk Talian Paip Industri

Gambaran keseluruhan

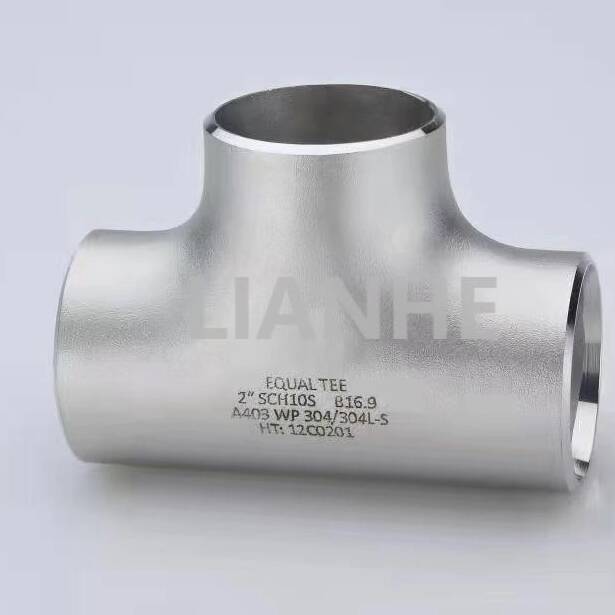

Tee Equal BW (Butt-Weld) Keluli Tahan Karat Tugas Berat ialah pemasangan paip teguh yang direka untuk mencipta sambungan tiga hala dalam saluran paip industri bertekanan tinggi dan suhu tinggi. Dibina daripada keluli tahan karat 304 atau 316 yang lancar, tee sama ini mempunyai hujung kimpalan punggung dan saiz cawangan yang seragam, memastikan pengagihan aliran seimbang dan integriti struktur dalam aplikasi yang menuntut.

Ciri-ciri

Reka Bentuk Aliran Seragam:

Diameter cawangan yang sama (cth., 4" x 4" x 4") memastikan pembahagian aliran simetri, mengurangkan pergolakan sebanyak 25% berbanding dengan mengurangkan tee, sesuai untuk sistem berbilang talian yang memerlukan tekanan seimbang.

Permukaan dalaman yang licin (Ra ≤1.6μm) dan sudut cawangan 90° menggalakkan aliran laminar, meminimumkan kehilangan tekanan dalam persekitaran aliran tinggi.

Pembinaan Lancar Premium:

Tersemperit daripada bilet tunggal keluli tahan karat ASTM A312 (304/316), dengan kekuatan tegangan minimum 515 MPa dan kekuatan hasil 250 MPa.

Dinilai untuk tekanan kerja sehingga 2,500 PSI (316 keluli tahan karat, jadual 80) dan suhu dari -46°C hingga 815°C, sesuai untuk aplikasi wap, minyak dan gas.

Pematuhan Kimpalan Ketepatan:

Penghujung kimpalan punggung dengan serong 37.5° memenuhi piawaian ANSI B16.9 dan ASME B31.1, membolehkan kimpalan penembusan penuh untuk paip berjadual 40/80 dalam paip kuasa dan proses.

Tersedia dalam saiz 1" hingga 36" NPS, dengan ketebalan dinding tersuai untuk aplikasi gred nuklear (ASME BPVC Bahagian III).

Rintangan Kakisan:

Varian keluli tahan karat 316 dengan pengaloian molibdenum tahan pitting dalam media kaya klorida, manakala 304 sesuai untuk persekitaran tidak menghakis seperti sistem udara termampat.

Permohonan

Ideal untuk pengagihan aliran seimbang dalam saluran paip industri:

Pemprosesan Minyak & Gas: Mencipta sambungan tiga hala dalam sistem pemisah dan rangkaian penukar haba, mematuhi NACE MR0175 untuk perkhidmatan gas masam.

Penjanaan Kuasa: Mengedarkan wap daripada pengepala kepada turbin dan peralatan tambahan dalam loji haba, dengan keluli tahan karat 304 menentang pengoksidaan pada 550°C.

Pemprosesan Kimia: Membahagikan aliran dalam talian suapan reaktor dan sistem pencampuran, dengan keluli tahan karat 316 memenuhi piawaian cGMP untuk pembuatan farmaseutikal.

Rawatan Air: Mengagihkan air dari sesalur utama kepada berbilang unit penapisan di loji perbandaran, menahan air berklorin dan lonjakan tekanan tinggi.

Soalan Lazim

S: Bolehkah tee yang sama digunakan untuk mengurangkan aliran?

A:Tidak, tee yang sama adalah untuk aliran seimbang; gunakan tee penurun apabila diameter cawangan berbeza daripada garisan utama.

S: Apakah jarak sokongan yang disyorkan untuk tee berdiameter besar?

A:Pasang sokongan dalam 1.5x diameter paip tee untuk meminimumkan tekanan pada persimpangan cawangan, terutamanya dalam larian mendatar.

S: Bagaimana untuk mengelakkan pereputan kimpalan dalam 304 tee keluli tahan karat?

A:Gunakan 304L (karbon rendah) untuk aplikasi yang dikimpal untuk mengelakkan kakisan antara butiran, atau gunakan rawatan haba selepas kimpalan untuk bahagian tebal.

S: Adakah terdapat salutan tahan api yang tersedia?

A:Ya, salutan intumescent (mematuhi ASTM E119) boleh digunakan, memberikan ketahanan api 2 jam untuk sambungan saluran paip kritikal.
