Panduan Jadual Paip Keluli Tahan Karat: SCH 10, SCH 40 dan SCH 80

Menentukan jadual paip yang salah mengakibatkan sama ada kelemahan sistem berbahaya atau modal projek terbuang. Pengangkutan bendalir industri meninggalkan ruang kosong untuk meneka. Under-engineering mengundang bencana besar. Kejuruteraan berlebihan menghabiskan belanjawan pembinaan anda tanpa perlu. Anda mesti mendapatkan pengiraan ini dengan betul pada kali pertama.

Walaupun Saiz Paip Nominal (NPS) menentukan diameter luar, jadual menentukan ketebalan dinding, diameter dalaman, dan keupayaan tekanan muktamad. Salah faham pembolehubah ini selalunya membawa kepada kegagalan struktur. Ia juga boleh menyebabkan sekatan aliran yang teruk di dalam talian pemprosesan anda. Anda memerlukan kaedah yang boleh dipercayai untuk menilai dimensi ini.

Kami membina panduan ini untuk menyelesaikan masalah yang tepat ini. Ia menyediakan pengurus perolehan dan jurutera paip dengan rangka kerja berasaskan bukti untuk menilai dan memilih antara spesifikasi SCH 10, SCH 40 dan SCH 80. Anda akan menemui cara piawaian ASME mengawal dimensi ini. Kami juga meneroka bagaimana tekanan operasi, media kasar dan kekangan belanjawan menentukan pilihan bahan akhir anda.

Pengambilan Utama

• Jadual mentakrifkan ketebalan dinding:Apabila nombor jadual meningkat (dari 10 hingga 80), dinding menjadi lebih tebal, diameter dalam berkurangan, dan penarafan tekanan meningkat.

• SCH 10 adalah untuk tekanan rendah:Sesuai untuk persekitaran yang sensitif kos dan tekanan rendah di mana pengurangan berat badan diutamakan.

• SCH 40 ialah standard universal:Spesifikasi yang paling biasa untuk aplikasi industri am, kimia dan pemprosesan air.

• SCH 80 adalah untuk tekanan yang melampau:Diperlukan untuk sistem tekanan tinggi, media yang sangat menghakis, atau persekitaran yang memerlukan elaun haus mekanikal yang ketara.

• Penamaan "S" penting:Dalam keluli tahan karat, jadual biasanya diikuti oleh "S" (cth., SCH 40S) untuk membezakannya daripada piawaian dimensi keluli karbon di bawah ASME B36.19.

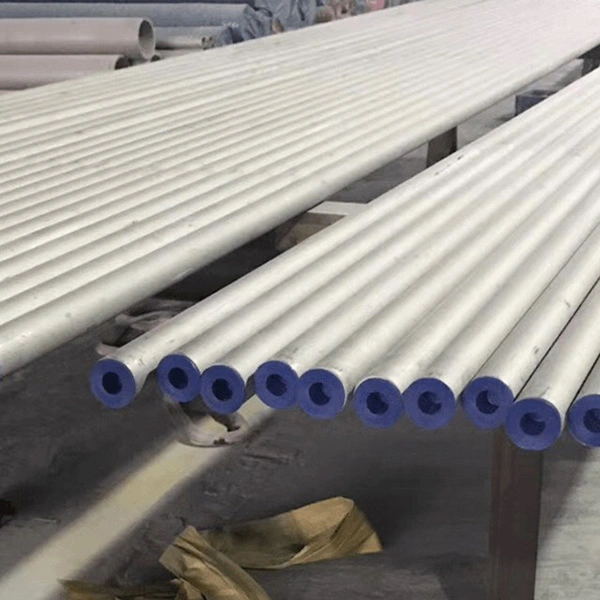

Memahami Piawaian Jadual Paip Keluli Tahan Karat

Jurutera mesti terlebih dahulu memahami piawaian asas yang mengawal dimensi paip. Persatuan Jurutera Mekanikal Amerika (ASME) mengekalkan rangka kerja yang ketat untuk pembuatan. ASME B36.19 berfungsi sebagai standard dimensi khusus untuk mana-manaPaip Keluli Tahan Karat. Ini berbeza sepenuhnya daripada ASME B36.10. ASME B36.10 menentukan dimensi untuk paip keluli tempa dan keluli karbon.

Keluli tahan karat mempunyai rintangan kakisan yang unik dan kekuatan tegangan. Ciri-ciri ini membolehkan pengeluar menggunakan dinding yang lebih nipis untuk penarafan tekanan yang sama berbanding keluli karbon. ASME mencipta piawaian B36.19 untuk mencerminkan ciri-ciri bahan unggul ini. Ia menghalang jurutera daripada terlalu menentukan ketebalan dinding tanpa perlu.

Anda akan kerap melihat akhiran "S" dilampirkan pada nombor jadual. Penamaan seperti 10S, 40S dan 80S menandakan jadual khusus keluli tahan karat ini. Jadual standard dan "S" diselaraskan dengan sempurna dalam diameter luar yang lebih kecil. Walau bagaimanapun, mereka menyimpang dengan ketara dalam saiz yang lebih tebal dan lebih besar. Paip keluli karbon SCH 40 yang lebih besar daripada NPS 12 mempunyai ketebalan dinding yang berbeza daripada paip tahan karat SCH 40S. Anda mesti menyatakan "S" untuk menjamin saiz yang betul.

Satu realiti pelaksanaan kritikal sering mengelirukan jurutera muda. Tanpa mengira yang terpilihjadual paip keluli tahan karat, Diameter Luar (OD) kekal sama sekali malar untuk NPS tertentu. Paip 2 inci sentiasa berukuran 2.375 inci di bahagian luar. Kerana OD kekal terkunci, meningkatkan jadual dengan tegas menambah bahan ke bahagian dalam. Bergerak dari dinding ringan ke dinding lebih berat mengurangkan Diameter Dalaman (ID). Pengurangan dalaman ini secara langsung mengurangkan isipadu cecair. Ia juga meningkatkan halaju bendalir dan geseran dalaman. Jurutera mesti mengira impak kadar aliran ini sebelum memuktamadkan reka bentuk sistem.

SCH 10 lwn SCH 40 lwn SCH 80: Perbezaan Teknikal Teras

MenilaiSCH 10 lwn SCH 40 lwn SCH 80memerlukan pemahaman yang jelas tentang perbezaan fizikal mereka. Setiap klasifikasi mempunyai tujuan operasi yang berbeza. Memilih dengan betul mengoptimumkan jangka hayat sistem.

Jadual 10 mewakili kategori dinding ringan. Ia mempunyai dinding yang lebih nipis dengan ketara. Ini memaksimumkan isipadu dalaman untuk pengangkutan bendalir. Ia juga menawarkan berat terendah bagi setiap kaki linear. Berat yang lebih rendah diterjemahkan kepada kos bahan yang lebih murah dan pemasangan yang lebih mudah. Walau bagaimanapun, SCH 10 mempunyai had yang ketat. Ia memberikan toleransi tekanan yang jauh lebih rendah. Anda tidak boleh menggunakannya dalam persekitaran yang sangat kasar. Garisan SCH 10 yang terdedah sangat terdedah kepada kerosakan mekanikal. Benjolan forklift yang sesat boleh dengan mudah mengemek atau menghancurkan paip yang ringan.

Jadual 40 berfungsi sebagai kuda kerja dinding standard. Ia mempunyai ketebalan dinding yang seimbang dengan sempurna. Jadual ini mewakili persimpangan optimum penarafan tekanan, ketegaran struktur dan kos bahan. Kebanyakan jurutera lalai kepada SCH 40 untuk kemudahan tujuan umum. Ia mengendalikan tekanan bendalir sederhana hingga tinggi dengan mudah. Ia menahan halaju aliran industri standard tanpa haus yang berlebihan. Ia memberikan kekuatan mekanikal yang mencukupi untuk bertahan di lantai kilang yang sibuk.

Jadual 80 mendominasi kategori dinding yang lebih berat. Ia mempunyai profil dinding paling tebal antara tiga saiz biasa ini. Bahan tambahan ini menjadikannya lebih berat. Jurutera membina talian SCH 80 khusus untuk PSI ekstrem. Ia mengendalikan turun naik suhu tinggi yang agresif dengan lancar. Kemudahan pemprosesan yang menggerakkan buburan kasar bergantung pada SCH 80. Ketebalan tambahan bertindak sebagai "elaun kakisan" yang penting. Media perlahan-lahan boleh menghakis dinding dalam selama beberapa dekad sebelum paip itu pernah mencapai titik kegagalan kritikal.

Semak data dimensi di bawah. Ia memberikan perbandingan ketara untuk saiz NPS 2" dan NPS 4" merentas ketiga-tiga jadual standard.

Rangka Kerja Keputusan: Jadual Pemadanan dengan Keperluan Permohonan

Anda tidak boleh memilih saiz paip berdasarkan gerak hati. Dinamik bendalir dan fizik mekanikal menentukan keperluan anda. Jurutera bergantung pada rangka kerja keputusan berstruktur untuk memastikan keselamatan.

Menilai tekanan dan suhu operasi membentuk asas mutlak pilihan anda. Kami mengira ketebalan dinding yang diperlukan menggunakan Formula Barlow. Persamaan ini menentukan tekanan dalaman paip boleh mengandungi dengan selamat. Anda mendarabkan tekanan reka bentuk dengan diameter luar paip. Anda kemudian membahagikan produk itu dengan dua kali ganda tegasan bahan yang dibenarkan. Hasilnya memberi anda ketebalan dinding minimum yang diperlukan. Anda mesti sentiasa membulatkan jadual standard terdekat.

Suhu memperkenalkan faktor risiko yang besar di sini. Suhu tinggi secara agresif mengurangkan kapasiti tekanan semua logam. Paip SCH 40 yang beroperasi pada 100°F memegang lebih banyak tekanan daripada paip yang sama yang beroperasi pada 800°F. Haba melemahkan struktur molekul. Anda mesti menyemak lengkung penurunan suhu ASME B31.3 sebelum meluluskan sebarang reka bentuk. Sistem mungkin memerlukan SCH 80 hanya untuk mengendalikan haba, walaupun tekanan asas kelihatan rendah.

Kekakisan media memerlukan penilaian yang teliti. Loji pemprosesan kimia mengangkut cecair yang sangat agresif. Asid sulfurik dan buburan mineral yang melelas menyerang bahagian dalam paip secara berterusan. Mereka menanggalkan lapisan mikroskopik logam setiap hari. Jika sistem anda mengangkut media ini, anda memerlukan elaun haus. SCH 80 menyediakan kitaran hayat yang lebih panjang. Ia membenarkan kehilangan bahan dalaman yang ketara sebelum dinding mencapai ketebalan kegagalan kritikalnya. SCH 10 akan terhakis sepenuhnya dalam sebahagian kecil masa.

Pertimbangan beban struktur dan luaran penting sama seperti tekanan dalaman. Paip tidak wujud dalam vakum. Mereka menjangkau jarak jauh antara rak paip dan sokongan struktur. Graviti sentiasa menarik ke bawah pada logam dan cecair berat di dalamnya. Paip yang tertakluk kepada rentang panjang tidak disokong memerlukan ketegaran SCH 40 atau SCH 80. SCH 10 tidak mempunyai kekuatan rasuk untuk rentang panjang. Ia mungkin melorot di bawah beratnya sendiri. Tambahan pula, SCH 10 akan mudah hancur di bawah kesan mekanikal luaran. Zon perindustrian dengan trafik tinggi menuntut dinding yang lebih tebal semata-mata untuk perlindungan fizikal luaran.

Realiti Perolehan: Kos, Berat dan Kebolehskalaan

Kesempurnaan kejuruteraan mesti sentiasa sejajar dengan realiti perolehan. Belanjawan menentukan kebolehlaksanaan projek. Anda mesti memahami cara pemilihan jadual memberi kesan kepada keuntungan kewangan dan garis masa pembinaan anda.

Pengganda kos bahan mencecah belanjawan anda serta-merta. Pengilang harga logam industri mengikut berat. Menaik taraf kemudahan daripada SCH 40 kepada SCH 80 dengan ketara meningkatkan paun setiap kaki. Peningkatan ini mendorong kos bahan meningkat secara langsung. Anda membeli lebih banyak aloi mentah. Jika pengiraan tekanan anda membuktikan SCH 40 adalah mencukupi, membeli SCH 80 membazirkan modal projek yang kritikal.

Logistik penghantaran dan pengendalian memperkenalkan lapisan kos sekunder. Pertimbangkan kesan melata jadual yang lebih berat:

• Invois pengangkutan meningkat kerana syarikat logistik mengenakan bayaran mengikut tan.

• Krew pemasangan memerlukan peralatan mengangkat tugas yang lebih berat untuk mengangkat paip ke tempatnya.

• Jurutera struktur mesti mereka bentuk rak sokongan yang lebih kuat dan lebih mahal untuk menampung berat mati tambahan.

• Kawasan penyimpanan di tapak memerlukan tanah yang diperkukuh untuk mengelakkan palet berat daripada tenggelam ke dalam lumpur.

Masa kimpalan dan pemasangan berskala secara mendadak dengan ketebalan dinding. Dinding yang lebih tebal memerlukan lebih banyak tenaga kerja. Kimpalan sambungan SCH 80 memerlukan serong yang lebih lebar. Pengimpal mesti melaksanakan beberapa pas untuk mengisi sambungan sepenuhnya. Mereka menggunakan logam pengisi yang lebih mahal. Input haba yang sengit memerlukan masa penyejukan yang lebih lama antara pas. Sebaliknya, pengimpal selalunya boleh melengkapkan sambungan SCH 10 dalam satu pas pantas. Kos buruh biasanya lebih mahal daripada bahan. Jadual menaik taraf menggandakan waktu kerja anda.

Ketersediaan inventori menentukan jadual projek anda. SCH 40S berfungsi sebagai piawaian industri sejagat. Pengedar menyimpannya jauh di setiap gudang utama di seluruh dunia. Anda biasanya boleh mendapatkan SCH 40S untuk penghantaran hari berikutnya. Walau bagaimanapun, SCH 10S dan SCH 80S selalunya memerlukan masa petunjuk yang lebih lama. Ini menjadi benar terutamanya apabila menentukan aloi yang kurang biasa seperti keluli 316L atau Dupleks. Menunggu enam minggu untuk paip dinding berat tertentu boleh menjejaskan keseluruhan jadual pembinaan.

Menyenarai pendek Pembekal Paip Keluli Tahan Karat Anda

Pengiraan kejuruteraan anda tidak bermakna jika pembekal anda menghantar bahan substandard. Mencari rakan kongsi pembuatan yang boleh dipercayai menjamin integriti sistem. Anda mesti mengaudit pembekal dengan teliti.

Pengesahan pematuhan membentuk barisan pertahanan pertama anda. Jangan sekali-kali membeli paip tanpa menyemak dokumentasi. Pastikan pembekal menyediakan Laporan Ujian Kilang (MTR) penuh untuk setiap kumpulan. Laporan ini mengesahkan komposisi kimia yang tepat bagi lot haba. Mereka juga mengesahkan bahawa dimensi fizikal mematuhi toleransi ASME B36.19 dengan ketat. Piawaian biasanya membenarkan toleransi pembuatan +/- 12.5% ​​pada ketebalan dinding nominal. Pembekal yang boleh dipercayai dengan senang hati akan menyediakan MTR sebelum penghantaran.

Anda mesti menilai kaedah pembuatan lancar berbanding dikimpal. Aplikasi tekanan tinggi dan kritikal selalunya memerlukan paip lancar. Tiub lancar tidak mempunyai jahitan kimpalan membujur, menghapuskan titik kegagalan yang berpotensi. Mereka menunjukkan prestasi yang sangat baik di bawah tekanan yang melampau. Walau bagaimanapun, kos pembuatan lancar lebih tinggi. Banyak aplikasi moden menggunakan paip Kimpalan Rintangan Elektrik (ERW). SCH 40 yang dikimpal adalah mencukupi sepenuhnya untuk kebanyakan proses perindustrian, dengan syarat kilang memperakuinya dengan betul. Bukti permintaan 100% ujian X-ray pada semua jahitan yang dikimpal.

Melaksanakan proses perolehan yang bersih memerlukan ketepatan. Susun secara terperinciPermintaan Sebut Harga (RFQ)untuk dihantar kepada pembekal tersenarai pendek anda. Komunikasi yang jelas menghalang pulangan yang mahal. Sertakan parameter tepat ini dalam RFQ anda:

1. Jumlah rakaman linear:Sertakan lebihan 5% untuk sisa pemotongan dan muat di lapangan.

2. Gred aloi:Tentukan gred yang tepat, seperti 304, 304L, 316 atau 316L.

3. Saiz Paip Nominal (NPS):Nyatakan saiz piawai dengan jelas.

4. Jadual Khusus:Nyatakan secara eksplisit sebutan "S" (10S, 40S, atau 80S).

5. Keperluan akhir akhir:Nyatakan jika anda memerlukan hujung biasa, hujung serong untuk kimpalan, atau hujung berulir.

Kesimpulan

Memilih jadual paip yang betul adalah latihan dalam mengimbangi keselamatan sistem dengan kecekapan modal. Fizik pengangkutan bendalir anda akan menentukan keperluan garis dasar. Lalai kepada SCH 80 secara automatik membazir belanjawan yang berharga dan membebankan masa pemasangan anda. Sebaliknya, ingkar kepada SCH 10 semata-mata untuk menjimatkan wang berisiko kegagalan bencana di bawah tekanan.

Nilai tekanan dalaman anda, kekasaran media dan beban struktur dengan teliti. Padankan pembolehubah ini dengan piawaian ASME B36.19 yang ditetapkan. Sentiasa jalankan Formula Barlow untuk mengesahkan andaian anda.

Ambil tindakan pada projek anda hari ini. Gesa jurutera struktur dalaman anda untuk mengesahkan semua pengiraan tekanan suhu tinggi. Setelah disahkan, hubungi pasukan jualan dan teknikal berdedikasi anda. Semak ketersediaan inventori semasa, minta MTR dan pastikan harga projek anda sebelum kos bahan mentah berubah-ubah.

Soalan Lazim

S: Adakah Jadual 40 bermaksud paip adalah 40 milimeter tebal?

J: Tidak. Nombor jadual ialah rujukan bukan dimensi kepada formula ketebalan dinding berdasarkan penilaian tekanan. Ia bukan ukuran mutlak dalam milimeter atau inci. Ketebalan sebenar paip Jadual 40 berubah bergantung pada Saiz Paip Nominal (NPS).

S: Bolehkah saya mencampurkan SCH 40 dan SCH 80 dalam sistem paip yang sama?

J: Ya, tetapi penarafan tekanan maksimum sistem akan disekat oleh pautan paling lemah, iaitu bahagian SCH 40. Selain itu, titik peralihan akan mempunyai diameter dalaman yang tidak sepadan. Langkah dalam bahagian dalam paip ini boleh menyebabkan pergolakan aliran yang teruk dan hakisan setempat.

S: Apakah perbezaan antara SCH 40 dan SCH 40S?

A: SCH 40 ialah piawaian dimensi keluli karbon yang ditakrifkan di bawah ASME B36.10. SCH 40S ialah piawaian keluli tahan karat yang dikawal oleh ASME B36.19. Untuk saiz paip yang lebih kecil, dimensinya adalah sama. Walau bagaimanapun, ia berbeza dengan ketara dalam ketebalan dinding pada diameter luar yang lebih besar.

S: Berapa berat SCH 80 berbanding SCH 40?

J: Walaupun perbezaan berat yang tepat bergantung pada Saiz Paip Nominal tertentu, paip keluli tahan karat SCH 80 biasanya 30% hingga 50% lebih berat setiap kaki daripada SCH 40. Peningkatan berat ini berkorelasi terus dengan peningkatan ketebalan dinding yang diperlukan untuk aplikasi tekanan melampau.
