Pengurang Sipi Kimpalan Punggung Keluli Tahan Karat untuk Sistem Paip Media Campuran

Gambaran keseluruhan

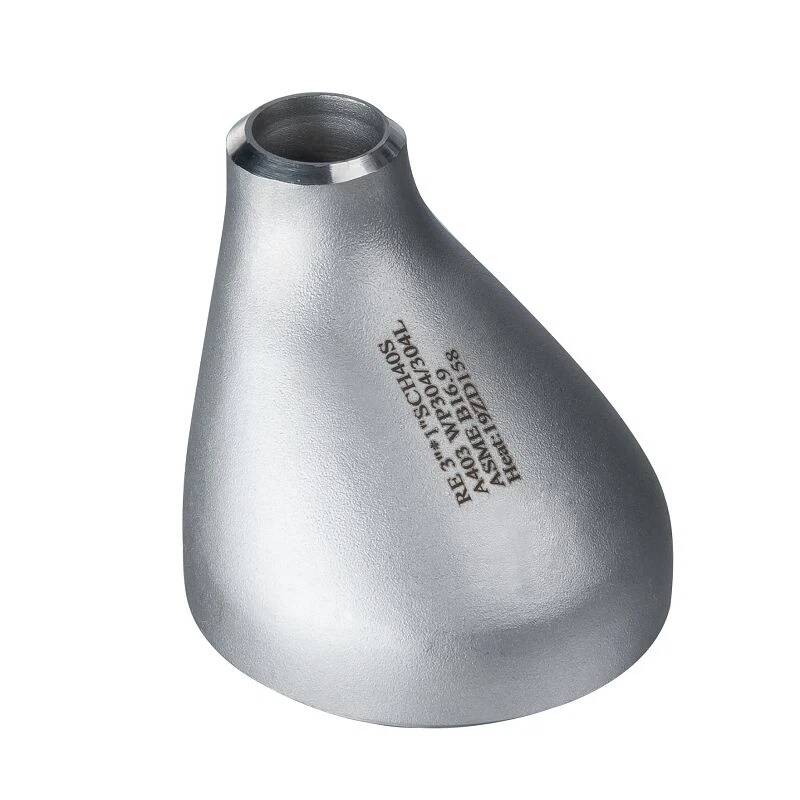

Penurun Sipi BW (Butt-Weld) Keluli Tahan Karat Berprestasi Tinggi ialah pemasangan paip khusus yang direka untuk menyambung paip dengan diameter berbeza dalam sistem yang membawa campuran gas-cecair, meminimumkan pengumpulan udara dan kehilangan tekanan. Dibina daripada keluli tahan karat 304 atau 316 yang lancar, pengurang ini menampilkan reka bentuk sipi (garis tengah mengimbangi) dan hujung kimpalan punggung, menjadikannya sesuai untuk saluran paip mendatar di mana pengekalan cecair adalah kritikal.

Ciri-ciri

Faedah Reka Bentuk Sipi:

Bentuk tidak simetri (atas rata, bawah melengkung) menghalang pengumpulan gas dalam garisan mendatar, mengurangkan aliran slug dan meningkatkan kestabilan aliran dalam sistem dua fasa.

Jejari peralihan licin (diameter paip 1.5x) memastikan aliran laminar, dengan kehilangan tekanan 15% lebih rendah daripada pengurang sepusat standard dalam aliran yang dikuasai gas.

Pembinaan Bahan Teguh:

Keluli tahan karat ASTM A312 (304/316) dengan penyepuhlindapan larutan untuk struktur mikro seragam, menentang keretakan kakisan tegasan dalam persekitaran pH dan klorida tinggi.

Dinilai untuk tekanan kerja sehingga 2,000 PSI (316 keluli tahan karat, jadual 80) dan suhu dari -196°C (LNG) hingga 650°C (stim).

Penghujung Kimpalan Ketepatan:

Kimpalan punggung mematuhi ANSI B16.25, membolehkan kimpalan penembusan penuh untuk paip berjadual 40/80, dengan ujian radiografik (RT) pilihan untuk aplikasi kritikal.

Tersedia dalam saiz 2" hingga 36" NPS, dengan nisbah pengurangan biasa (cth., 10" hingga 8", 6" hingga 4") dan saiz tersuai atas permintaan.

Hakisan & Tahan Haus:

316 varian keluli tahan karat dengan pengaloian molibdenum tahan pitting dalam air laut dan media berasid, manakala 304 sesuai untuk kegunaan industri am.

Permohonan

Sesuai untuk aliran dua fasa dan sistem saluran paip mendatar:

Minyak & Gas Hulu: Mengurangkan diameter dalam garis alir dan pemisah kepala telaga, mencegah terperangkap gas dalam larian mendatar untuk mengekalkan pengeluaran yang cekap.

Sistem HVAC: Menyambung sesalur air sejuk berdiameter besar ke garisan gegelung yang lebih kecil dalam bangunan komersial, dengan reka bentuk sipi yang meminimumkan pembentukan gelembung udara.

Pemprosesan Kimia: Peralihan antara saluran keluar lajur penyulingan dan paip pemindahan di kilang penapisan, memastikan aliran lancar campuran wap-cecair.

Kejuruteraan Marin: Mengurangkan saiz dalam lambung kapal dan tali air balast pada kapal, dengan keluli tahan karat 316 tahan kakisan air masin dan pemuatan dinamik.

Soalan Lazim

S: Bagaimanakah reka bentuk eksentrik menghalang pengumpulan gas?

A:Permukaan atas rata membolehkan gas mengalir di sepanjang bahagian atas paip, manakala cecair kekal di bahagian bawah, mengurangkan aliran slug dalam pemasangan mendatar.

S: Bolehkah pengurang ini digunakan dalam saluran paip menegak?

A:Walaupun terutamanya untuk kegunaan mendatar, ia boleh dipasang secara menegak, walaupun pengurang sepusat lebih sesuai untuk aplikasi menegak.

S: Apakah persediaan kimpalan yang disyorkan untuk pengurang berdinding tebal?

A:Gunakan alur-J atau alur-U untuk dinding >12mm untuk memastikan penembusan penuh, mengikut garis panduan kimpalan ASME BPVC Seksyen IX.

S: Adakah terdapat pilihan bukan magnet untuk aplikasi sensitif?

A:Ya, keluli tahan karat 316L menawarkan kebolehtelapan magnet yang rendah, sesuai untuk digunakan berhampiran pemisah magnetik dan peralatan MRI.
