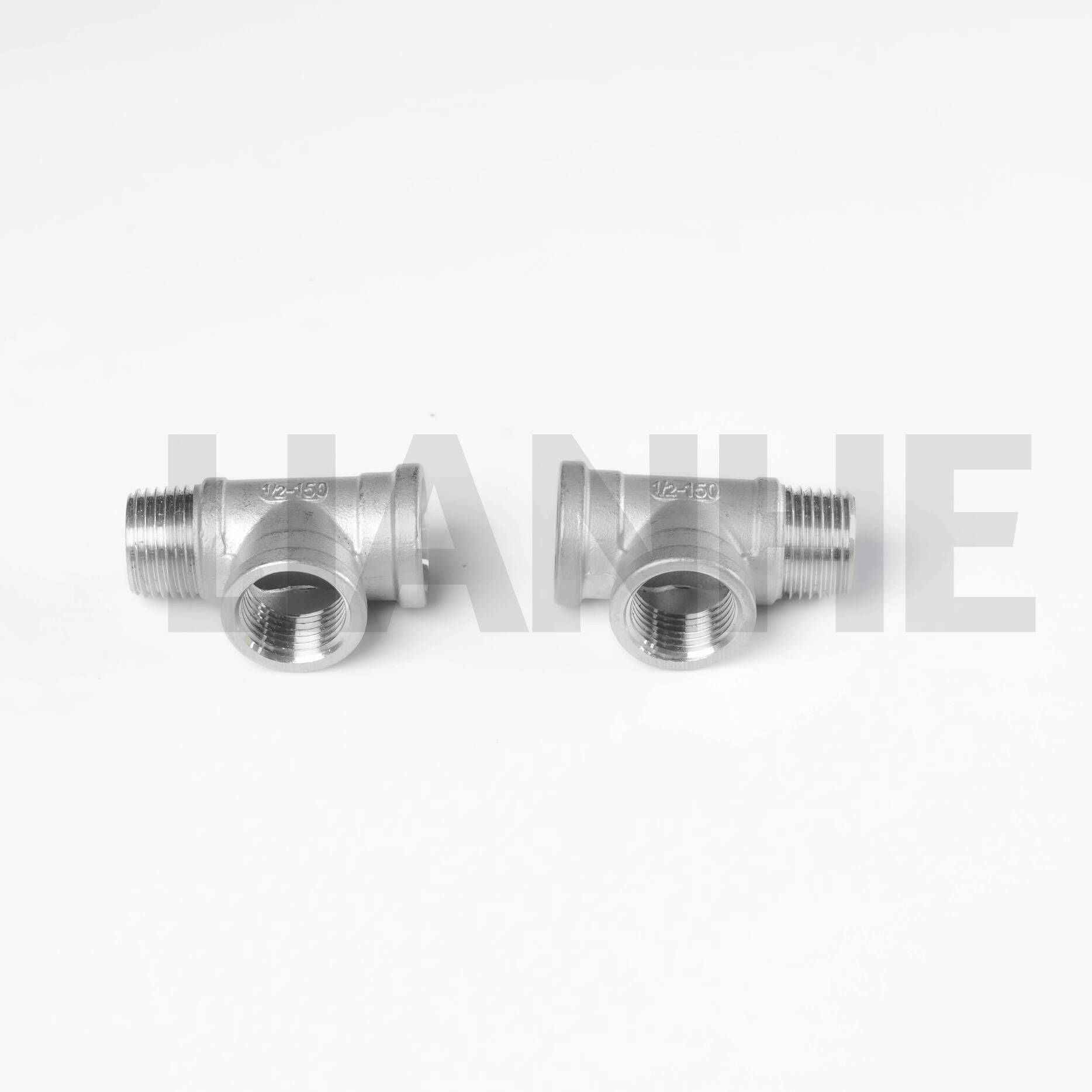

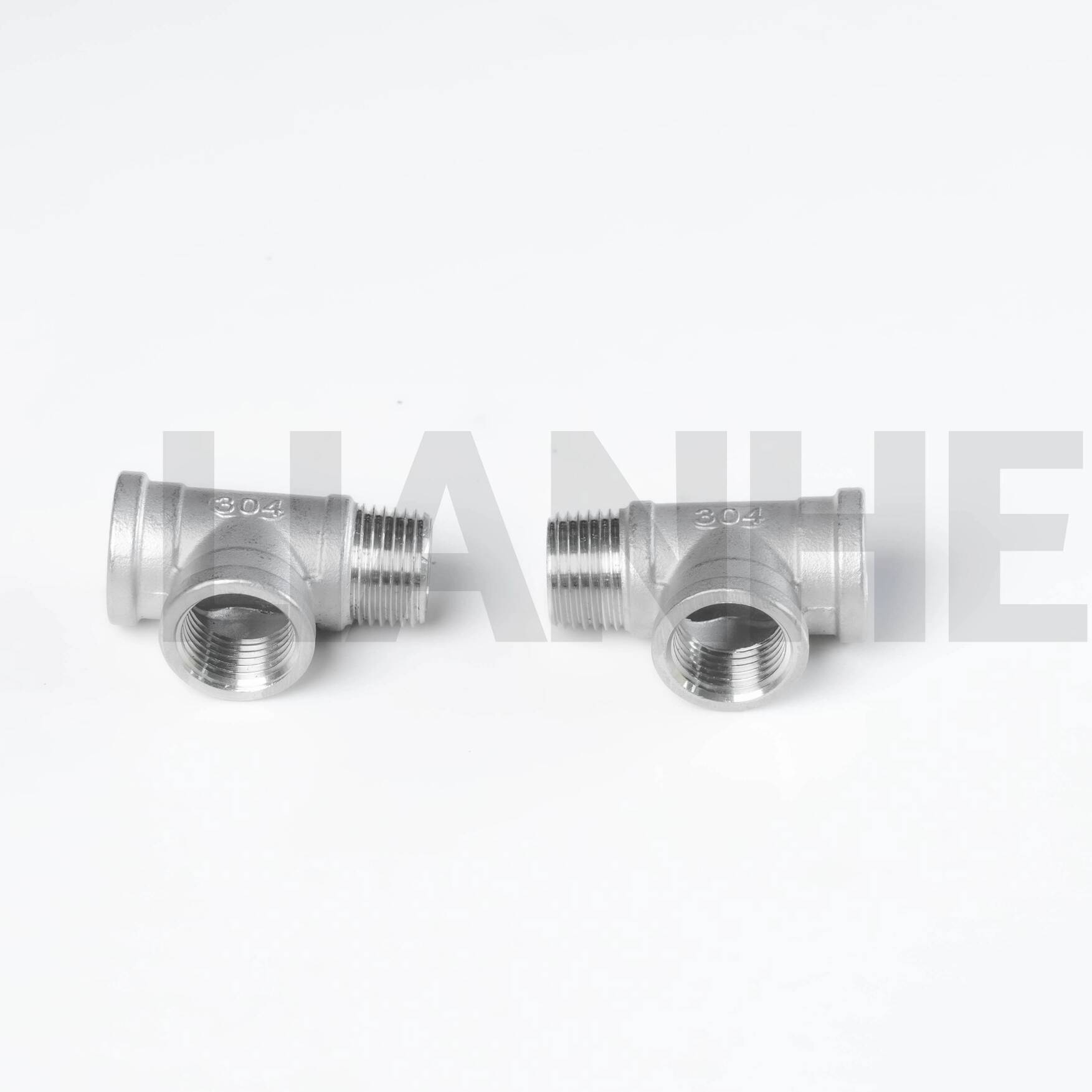

Keluli Tahan Karat Tekanan Tinggi F/M Thread Class 150 Tee untuk Cawangan Paip

Gambaran keseluruhan

Tee Kelas Benang F/M Keluli Tahan Karat Tekanan Tinggi 150 ialah pemasangan paip serba boleh yang direka untuk mencipta sambungan cawangan dalam sistem paip berulir, menggabungkan benang NPT wanita dan lelaki untuk pemasangan yang fleksibel. Dibina daripada keluli tahan karat 304 atau 316, tee ini menampilkan cawangan bertetulang dan penarafan Kelas 150, menjadikannya sesuai untuk aplikasi industri dan komersial tekanan sederhana.

Ciri-ciri

Reka Bentuk Benang Campuran:

NPT perempuan (F) pada talian utama dan NPT lelaki (M) pada cawangan (atau sebaliknya), membolehkan sambungan terus ke injap berulir, tolok atau paip tanpa penyesuai.

Benang yang mematuhi ANSI B1.20.1 (60° tirus), menyediakan pengedap kedap bocor sehingga 300 PSI (Kelas 150) dengan pita PTFE atau dop paip.

Pembinaan Cawangan Bertetulang:

Dinding lebih tebal di persimpangan cawangan (1.2x dinding utama) menahan beban tekanan, mengurangkan kepekatan tegasan sebanyak 20% berbanding tee standard.

Jejari dalaman yang licin (1.0x ketebalan dinding paip) meminimumkan pergolakan, sesuai untuk kadar aliran sehingga 500 GPM (4" tee).

Bahan & Prestasi:

Keluli tahan karat 304 (ASTM A312) untuk kegunaan umum; Keluli tahan karat 316 (ASTM A316) untuk media menghakis, dengan julat suhu -20°C hingga 180°C (benang bertutup PTFE).

Dinilai untuk tekanan kerja sehingga 300 PSI (Kelas 150), dengan jadual ketebalan dinding 40 memastikan integriti struktur dalam sistem tekanan sederhana.

Pematuhan & Serbaguna:

Memenuhi piawaian ASME B16.11 dan MSS SP-83, tersedia dalam saiz 1/8" hingga 4" NPS, dengan pilihan tee yang sama (semua benang saiz yang sama) dan tee pengurangan (cawangan yang lebih kecil).

Permohonan

Sempurna untuk sambungan cawangan berulir dalam sistem perindustrian dan komersial:

Sistem HVAC: Bercabang daripada saluran air sejuk utama kepada unit pengendalian udara di bangunan komersial, dengan keluli tahan karat 304 menentang kakisan akibat kelembapan.

Talian Udara Mampat: Mencipta sambungan ke alat udara dan injap dalam automasi kilang, dengan penarafan Kelas 150 sesuai untuk sistem udara 120 PSI.

Kerja Paip & Air: Bercabang daripada sesalur air utama kepada talian perkhidmatan kediaman, mematuhi NSF/ANSI 61 untuk aplikasi air boleh diminum.

Pemprosesan Kimia: Talian suntikan kimia bertekanan rendah di kilang penapisan, dengan keluli tahan karat 316 menentang pendedahan asid dan alkali ringan.

Soalan Lazim

S: Apakah perbezaan antara konfigurasi benang F/M dan M/F?

A:F/M mempunyai perempuan di bahagian utama dan lelaki di cawangan; M/F membalikkan ini, membenarkan fleksibiliti dalam menyambung ke komponen berulir yang berbeza.

S: Bolehkah tee ini digunakan dengan benang British Standard Pipe (BSP).?

A:Tidak, benang NPT tidak serasi dengan BSP; gunakan penyesuai NPT-ke-BSP untuk keserasian silang standard.

S: Bagaimana untuk mengelakkan benang sakit dalam sambungan keluli tahan karat?

A:Sapukan kompaun anti rampasan berasaskan nikel dan elakkan terlalu ketat; tork kepada 30 N·m untuk benang 1" untuk mengelakkan kerosakan.

S: Adakah tee sesuai untuk aplikasi vakum?

A:Ya, dinilai untuk vakum penuh (29" Hg), tetapi gunakan gasket logam atau pengedap anaerobik untuk meningkatkan rintangan kebocoran dalam talian vakum.
