Bebibir Sambungan Pusingan Keluli Tahan Karat 304/316 untuk Sambungan Paip

Gambaran keseluruhan

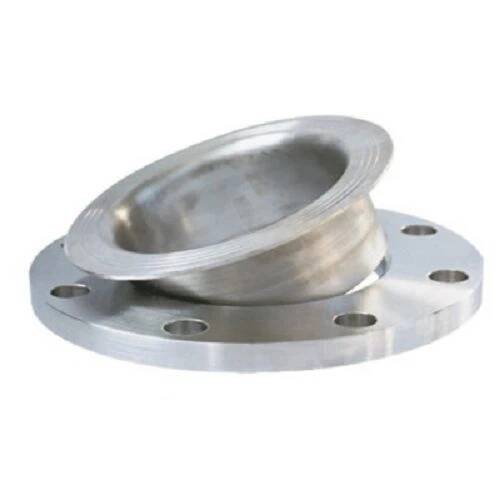

Flange Sendi Lap Keluli Tahan Karat Berkualiti Tinggi 304/316 ialah penyelesaian sambungan paip yang boleh dipercayai yang direka untuk penjajaran dan penyelenggaraan yang mudah dalam persekitaran suhu tinggi dan menghakis. Dibina daripada keluli tahan karat 304 atau 316, bebibir ini menampilkan reka bentuk longgar yang meluncur pada hujung stub, membolehkan pelarasan putaran untuk penjajaran lubang bolt yang sempurna tanpa putaran paip.

Ciri-ciri

Rekaan Gabungan Lap Unik:

Gelang bebibir meluncur bebas di atas hujung stub (kimpalan leher atau soket), membolehkan putaran 360° untuk menjajarkan lubang bolt, kritikal untuk paip luar pesisir dan modular di mana penjajaran yang tepat adalah mencabar.

Mengurangkan tekanan pada peralatan yang disambungkan dengan menyerap salah jajaran kecil, memanjangkan hayat pam, injap dan instrumen.

Prestasi Bahan Unggul:

Keluli tahan karat 304 (18Cr-8Ni) untuk rintangan kakisan am; Keluli tahan karat 316 (16Cr-10Ni-2Mo) untuk persekitaran yang kaya dengan klorida, dengan kekuatan tegangan minimum 515 MPa.

Mematuhi piawaian ASME B16.5 (150#-2500#) dan BS EN 1092-1, dengan kemasan muka terangkat (RF) atau muka rata (FF) pilihan untuk jenis gasket yang berbeza.

Pemasangan & Penyelenggaraan yang Mudah:

Hujung stub dikimpal pada paip (kimpalan punggung atau kimpalan soket), manakala gelang bebibir dibolt secara berasingan, membenarkan penggantian bebibir tanpa memotong paip.

Mengurangkan keperluan kimpalan sebanyak 50% berbanding dengan bebibir integral, sesuai untuk pembaikan di tapak dan projek pengubahsuaian.

Penarafan Pengedap & Tekanan:

Serasi dengan luka lingkaran, PTFE, dan gasket logam, mencapai pengedap bebas bocor sehingga 2,500 PSI (316 keluli tahan karat, rating 150#).

Julat suhu: -250°C hingga 800°C (dengan gasket yang sesuai), sesuai untuk saluran proses kriogenik, stim dan suhu tinggi.

Permohonan

Sempurna untuk menuntut senario sambungan paip:

Minyak & Gas Luar Pesisir: Menyambung saluran paip bawah laut dan modul platform, dengan 316 sambungan pusingan menentang kakisan air laut dan pemuatan kitaran.

Turbin Loji Kuasa: Sambungan wap suhu tinggi, dengan 304 bebibir tahan 550°C dan 316 bebibir sehingga 700°C dengan penebat haba yang betul.

Reaktor Kimia: Sambungan bebibir untuk media menghakis, dengan keluli tahan karat 316 memenuhi piawaian CEPDG dan OSHA untuk pengendalian kimia berbahaya.

Kapal Laut: Sambungan paip bilik enjin dan tangki kargo, dengan sambungan pusingan memudahkan penjajaran dalam persekitaran papan kapal yang bergetar.

Soalan Lazim

S: Apakah perbezaan antara sambungan pusingan dan bebibir leher kimpalan?

A:Sambungan pusingan membenarkan putaran bebibir untuk penjajaran bolt, manakala leher kimpalan adalah penting kepada paip, menawarkan penarafan tekanan yang lebih tinggi tetapi kurang fleksibiliti.

S: Bolehkah bebibir sambungan pusingan digunakan dengan paip keluli bukan tahan karat?

A:Ya, tetapi gunakan gasket dielektrik untuk mengelakkan kakisan galvanik apabila menyambung ke paip keluli karbon.

S: Bagaimana untuk memilih gasket yang betul untuk permohonan saya?

A:Rujuk carta keserasian gasket kami berdasarkan jenis media, tekanan dan suhu; pilihan biasa termasuk PTFE (kegunaan am) dan berjaket logam (tekanan tinggi).

S: Apakah saiz paip minimum untuk bebibir sambungan pusingan?

A:Tersedia dari 1" hingga 48" NPS, dengan saiz tersuai dan penilaian tersedia untuk projek perindustrian khas.
