Alur Keluli Tahan Karat 45DEG Siku untuk Paip Tugas Berat

Gambaran keseluruhan

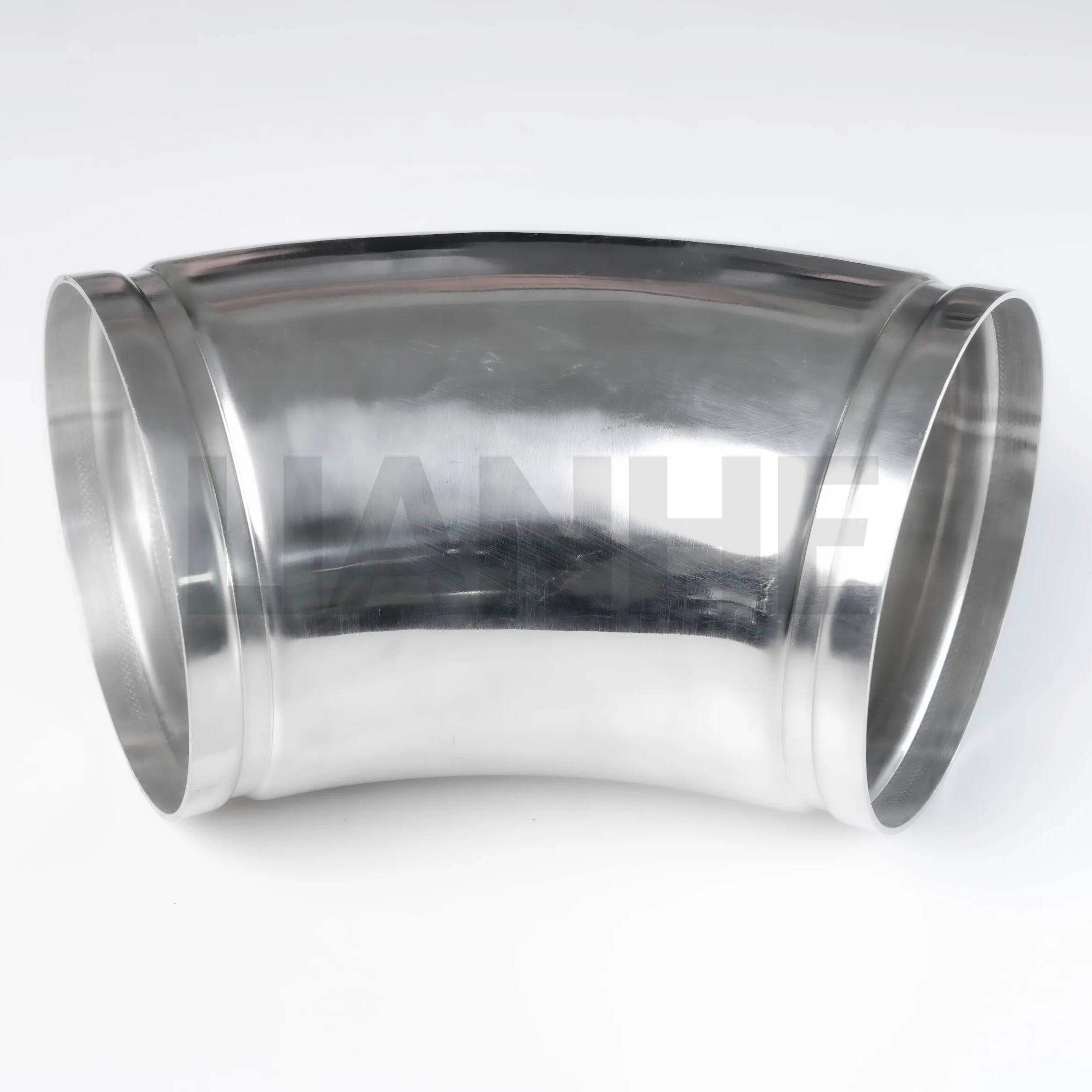

Siku Alur Keluli Tahan Karat 45 Darjah ialah pemasangan paip berkekuatan tinggi yang direka untuk sistem paip beralur, menyediakan penyelesaian yang boleh dipercayai dan tahan getaran untuk menukar arah paip dalam aplikasi tugas berat. Dihasilkan daripada keluli tahan karat 304 atau 316, siku ini mempunyai hujung beralur (mematuhi AWWA C606) yang bersambung kepada gandingan atau injap tanpa benang atau kimpalan, membolehkan pemasangan dan penyelenggaraan yang pantas.

Ciri-ciri

Kelebihan Sambungan Beralur:

Hujung beralur AWWA C606 menerima gandingan mekanikal (cth., gaya Victaulic), membenarkan pemasangan dalam beberapa minit dengan sepana ringkas, mengurangkan kos buruh sebanyak 40% berbanding sistem yang dikimpal.

Dimensi alur (dalam, lebar) dimesin ketepatan hingga toleransi ±0.1mm untuk penglibatan gandingan yang konsisten.

Pembinaan Teguh:

Badan keluli tahan karat lancar atau dikimpal (304 untuk kegunaan umum, 316 untuk persekitaran yang menghakis), dengan kekuatan alah ≥250 MPa dan rintangan hentaman (Charpy V-notch ≥27 J pada 20°C).

Reka bentuk sudut 45° mengurangkan kepekatan tegasan berbanding siku 90°, sesuai untuk aplikasi getaran tinggi seperti pam dan pemampat.

Pengoptimuman Aliran:

Jejari dalaman yang licin (diameter paip 1.5x) meminimumkan pergolakan dan kehilangan tekanan, dengan gerek yang digilap (Ra ≤1.6μm) untuk aliran lamina dalam sistem air, minyak dan gas.

Lokasi alur jauh dari selekoh memastikan pengedap gandingan tidak terjejas oleh pesongan paip, mengekalkan rintangan kebocoran di bawah pengembangan haba.

Pematuhan & Pengujian:

Memenuhi piawaian ASME B16.24, MSS SP-83 dan AWWA C606, diuji secara hidrostatik kepada 1.5x MAWP (sehingga 300 PSI untuk keluli tahan karat 304).

Penggilap elektro pilihan untuk sistem ketulenan tinggi, mengurangkan kekasaran permukaan kepada Ra ≤0.8μm untuk aplikasi farmaseutikal dan semikonduktor.

Permohonan

Sempurna untuk paip tugas berat dan berdiameter besar:

Pengagihan Air: Sesalur air perbandaran, loji rawatan air sisa dan sistem perlindungan kebakaran (mematuhi NFPA 20), dengan sambungan beralur membolehkan pengembangan rangkaian paip dengan pantas.

Loji Perindustrian: Litar air penyejuk, saluran wap, dan sistem penyalur bahan pukal di loji janakuasa dan penapisan, dengan keluli tahan karat 316 menentang kakisan tegasan klorida.

Sistem Mekanikal: Sambungan peralatan yang terdedah kepada getaran (cth., pam, penjana), dengan gandingan beralur menyerap salah jajaran kecil dan mengurangkan tekanan pada siku.

Marin & Luar Pesisir: Sistem pengambilan air laut dan paip geladak, dengan keluli tahan karat 316 memberikan ketahanan yang unggul terhadap kakisan air masin dan biofouling.

Soalan Lazim

S: Apakah saiz paip maksimum yang ada?

A:Saiz julat dari 2" hingga 48" NPS, dengan saiz tersuai tersedia untuk projek khas.

S: Bolehkah siku beralur digunakan dalam pemasangan di atas tanah dan bawah tanah?

A:Ya, sesuai untuk kedua-dua persekitaran; gunakan selongsong polietilena untuk perlindungan bawah tanah dalam tanah yang menghakis.

S: Bagaimana untuk mengelakkan kakisan galvanik dengan logam yang tidak serupa?

A:Gunakan gandingan dielektrik apabila menyambungkan siku keluli tahan karat ke paip keluli karbon, dan gunakan pita anti-karat pada hujung beralur.

S: Apakah tork yang disyorkan untuk bolt gandingan?

A:Ikut garis panduan pengilang gandingan, biasanya 50-70 N·m untuk siku 2"-12" untuk memastikan tekanan pengedap seragam.
