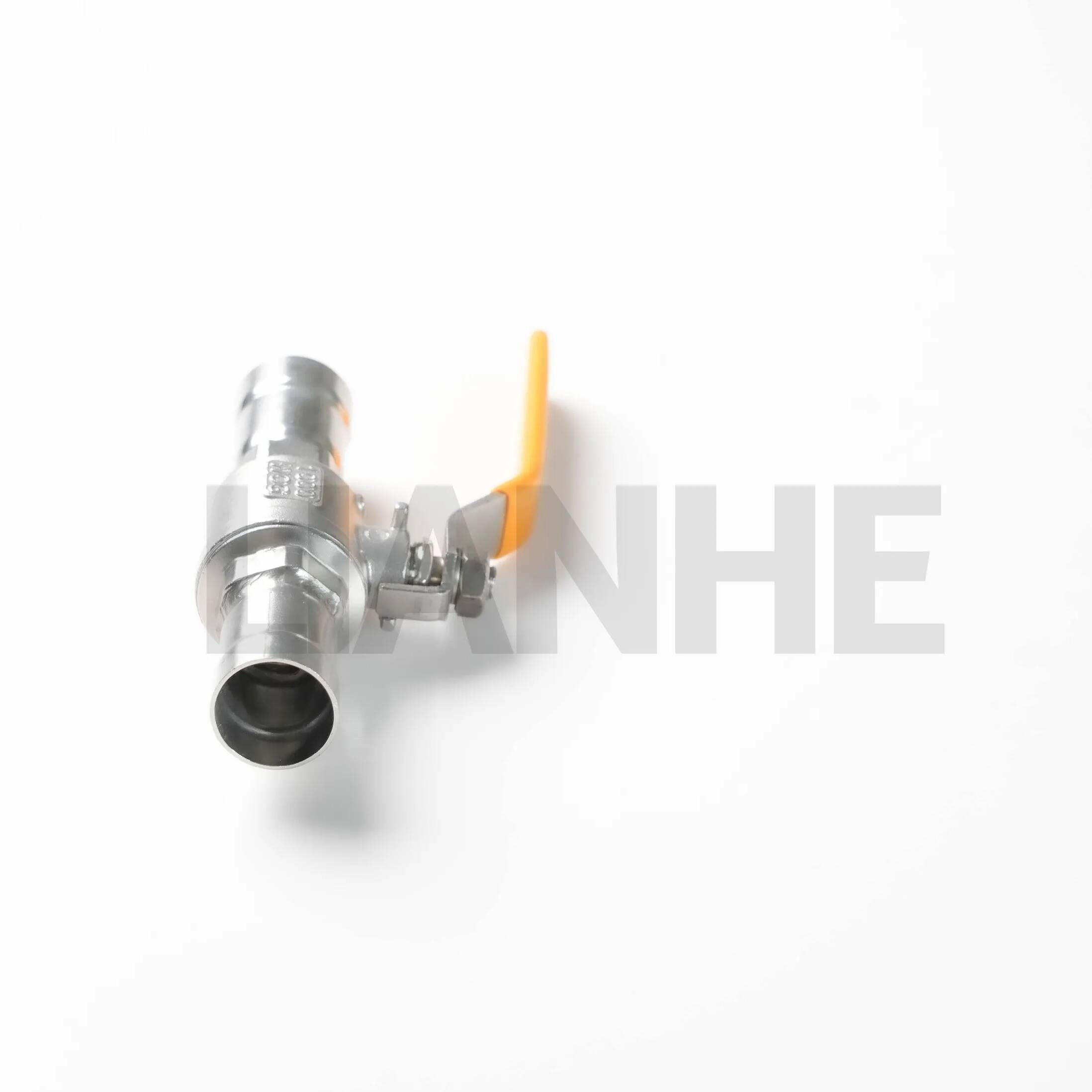

Tekan Cincin Injap Bebola Keluli Tahan Karat Tekanan Tinggi untuk Pemasangan Pantas

Gambaran keseluruhan

Tekan Cincin Injap Bebola Keluli Tahan Karat Tekanan Tinggi ialah penyelesaian kawalan aliran inovatif yang direka untuk pemasangan pantas dan boleh dipercayai dalam sistem paip muat tekan. Dibina daripada keluli tahan karat 304 atau 316, injap ini mempunyai sambungan penekan cincin (mematuhi ISO 6122) dan reka bentuk lubang penuh, menggabungkan kelajuan teknologi muat tekan dengan ketahanan injap bola.

Ciri-ciri

Teknologi Ring-Tekan:

Sambungan muat tekan (ISO 6122) mencipta sambungan kekal tanpa bocor dalam 3 saat menggunakan alat penekan hidraulik, mengurangkan masa pemasangan sebanyak 50% berbanding injap berulir atau dikimpal.

Cincin penekan cincin (keluli tahan karat) memberikan mampatan seragam, memastikan integriti sendi sehingga 16 bar (232 PSI) untuk sistem air dan udara termampat.

Kecekapan Aliran Lubang Penuh:

Laluan aliran tanpa had (lubang = diameter paip) mencapai nilai Cv 20% lebih tinggi daripada injap lubang kecil, meminimumkan kehilangan tekanan dalam aplikasi aliran tinggi.

Bola digilap (Ra ≤0.8μm) dan tempat duduk PTFE menawarkan penutup kedap gelembung (API 598) dan tork kendalian rendah (≤10 N·m untuk injap 1"), sesuai untuk sistem manual atau automatik.

Pembinaan Bahan Tahan Lama:

Keluli tahan karat 304 (kegunaan am) atau keluli tahan karat 316 (media menghakis), dengan kekuatan hasil 205 MPa dan pemanjangan ≥40% untuk rintangan hentaman.

Julat suhu: -20°C hingga 180°C (tempat duduk PTFE); -40°C hingga 260°C (tempat duduk RPTFE), sesuai untuk saluran air panas, minyak dan gas tidak menghakis.

Fleksibiliti Pemasangan:

Serasi dengan paip keluli tahan karat, tembaga dan PEX (OD: 15mm-63mm), dengan penunjuk visual (gelang penekan cacat) untuk mengesahkan tempat duduk yang betul.

Tersedia dalam saiz 3/8" hingga 2" (10mm-50mm), dengan tuil boleh dikunci pilihan untuk mengelakkan operasi yang tidak dibenarkan dalam sistem kritikal keselamatan.

Permohonan

Ideal untuk sistem pemasangan pantas dan kebolehpercayaan tinggi:

Paip Komersil: Sambungan tekan muat dalam sistem bekalan air bertingkat tinggi dan pemanasan lantai berseri, mematuhi NSF/ANSI 61 untuk air yang boleh diminum.

Automasi Perindustrian: Injap sambung pantas dalam talian bendalir lengan robot dan sistem penghantar pneumatik, mengurangkan masa henti semasa konfigurasi semula peralatan.

Projek Pengubahsuaian: Memperbaiki semula sistem paip lama dengan teknologi muat tekan, terutamanya dalam ruang yang sempit di mana kimpalan atau benang tidak praktikal.

Peralatan Makmal: Kawalan hidup/mati untuk talian reagen tidak menghakis dan sistem vakum, dengan keluli tahan karat 316 menentang pendedahan kimia ringan.

Soalan Lazim

S: Bolehkah sambungan tekan cincin dibongkar?

A:Tidak, sambungan akhbar adalah kekal; gunakan pemasangan kesatuan jika pembongkaran diperlukan untuk penyelenggaraan.

S: Apakah bahan paip yang serasi dengan reka bentuk penekan cincin?

A:Serasi dengan paip keluli tahan karat (EN 10217-7), tembaga (EN 1057) dan PEX (EN 12201) dengan diameter luar yang sepadan.

S: Adakah injap sesuai untuk pemasangan terkubur?

A:Ya, tetapi gunakan lengan pelindung untuk paip bawah tanah dan pastikan gelang penekan bebas daripada serpihan tanah semasa pemasangan.

S: Bagaimana untuk mengesahkan sambungan akhbar yang betul?

A:Periksa lekukan seragam pada gelang tekan menggunakan tolok go/no-go, memastikan penglibatan penuh dengan profil paip.
