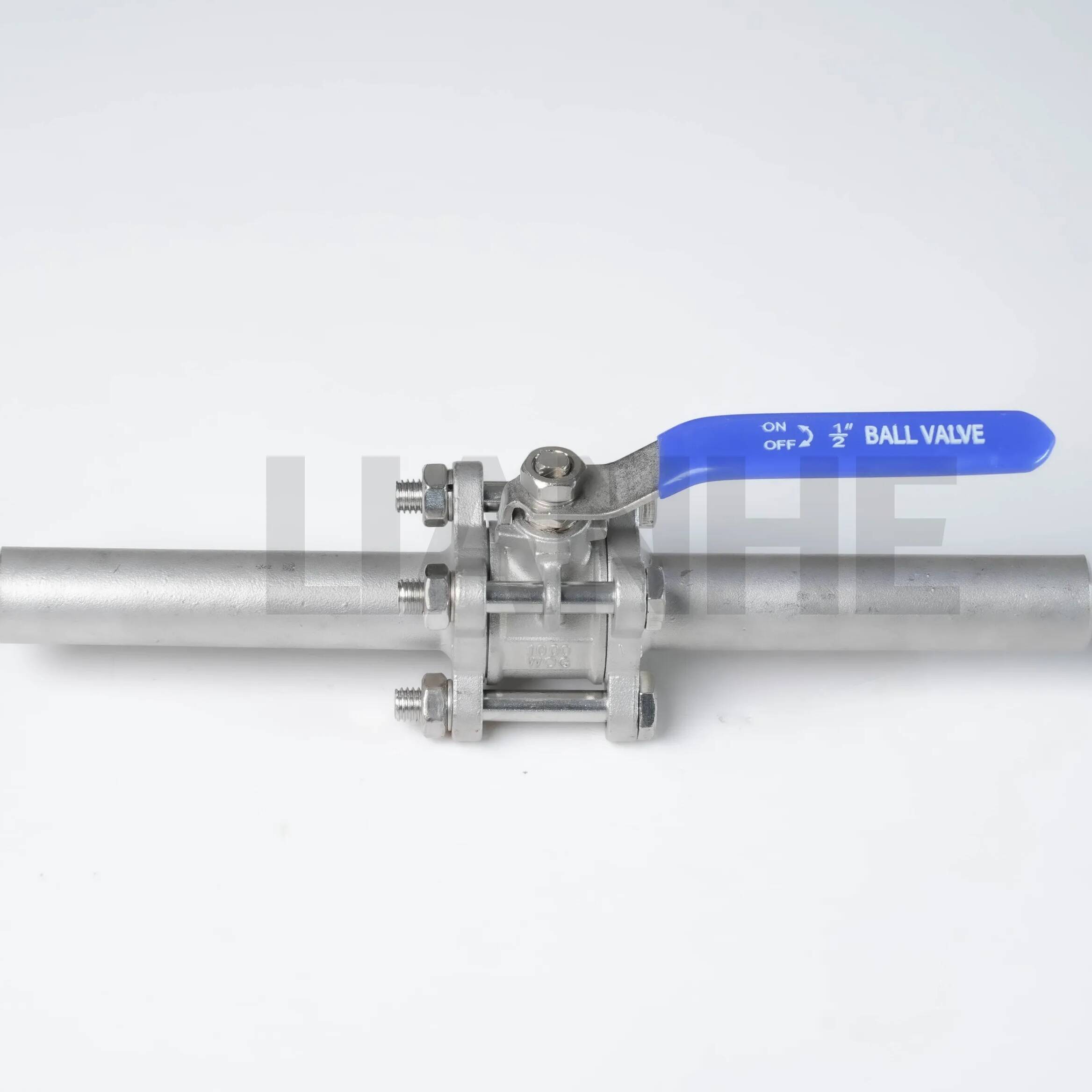

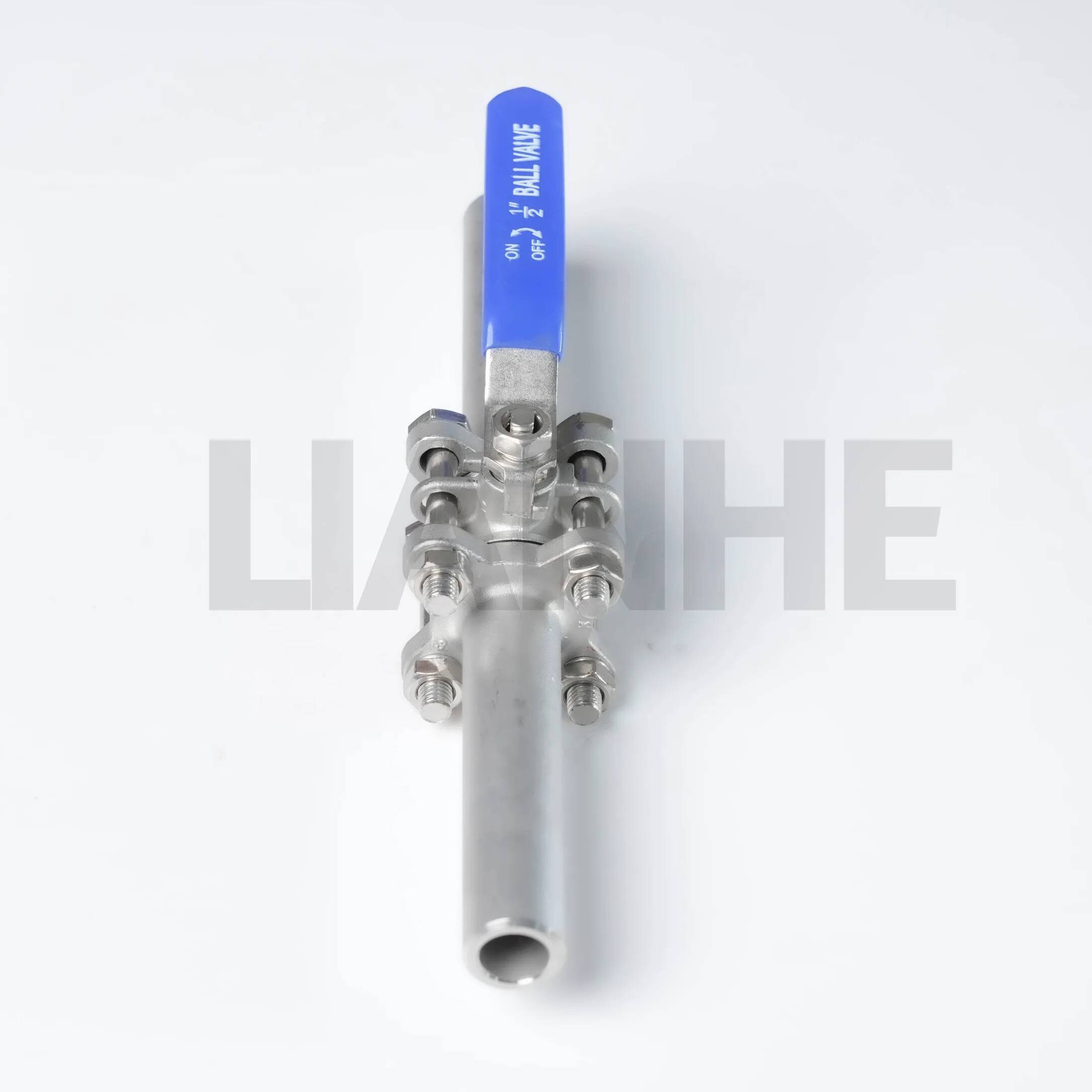

Injap Bebola Kimpalan 3 Keping Jenis Panjang untuk Paip Industri

Gambaran keseluruhan

Injap Bola Kimpalan 3 Keping Jenis Panjang ialah injap industri berprestasi tinggi yang direka untuk kawalan aliran yang boleh dipercayai dalam sistem paip bertekanan tinggi dan suhu tinggi. Dibina dengan badan dikimpal tiga keping (keluli karbon ASTM A105 atau keluli tahan karat A316), injap ini mempunyai reka bentuk lubang penuh dan bola mesin ketepatan untuk meminimumkan penurunan tekanan dan memastikan penutupan yang ketat. Konfigurasi badan panjang memberikan kestabilan dan penjajaran struktur yang dipertingkatkan untuk pemasangan yang dikimpal, menjadikannya sesuai untuk aplikasi tugas berat yang keselamatan dan ketahanan adalah kritikal.

Ciri-ciri

Pembinaan Tiga Keping Teguh:

Reka bentuk badan belah dengan hujung kimpalan punggung (ANSI B16.25) untuk penyelenggaraan mudah dan penggantian komponen dalaman tanpa memutuskan sambungan paip.

Sambungan dikimpal diuji kepada 1.5x MAWP (Tekanan Kerja Maksimum Yang Dibenarkan) untuk mengelakkan kebocoran dalam persekitaran getaran tinggi.

Kecekapan Aliran Lubang Penuh:

Laluan aliran tanpa had (sama dengan diameter paip) mengurangkan pergolakan dan kehilangan tekanan, mencapai nilai Cv 20% lebih tinggi daripada injap gerek terkurang standard.

Bola digilap (Ra ≤0.8μm) dan tempat duduk PTFE menyediakan penutup kedap gelembung (piawaian API 598) dan tork kendalian rendah (≤15 N·m untuk injap 2").

Bahan Berprestasi Tinggi:

Badan: Keluli karbon (sehingga 425°C) atau keluli tahan karat (sehingga 650°C), serasi dengan media menghakis seperti asid, alkali dan air laut.

Tempat duduk: Pilihan PTFE, RPTFE atau logam-ke-logam (lapisan stellite) yang diperkukuh untuk suhu antara -46°C hingga 815°C.

Peningkatan Keselamatan:

Batang kalis letupan dan peranti anti statik bersepadu (menghubungkan bola ke batang untuk menghilangkan cas statik), memenuhi piawaian keselamatan API 6D dan ISO 14313.

Pemegang boleh dikunci (90° perjalanan) menghalang operasi yang tidak dibenarkan, dengan penunjuk kedudukan pilihan untuk status aliran visual.

Permohonan

Ideal untuk proses perindustrian yang memerlukan kawalan aliran yang tepat:

Minyak & Gas: Kawalan hidup/mati dalam saluran paip penapisan, kepala telaga dan loji petrokimia, mematuhi NACE MR0175 untuk perkhidmatan gas masam.

Penjanaan Kuasa: Sistem wap dan kondensat dalam loji kuasa haba, menahan wap tekanan tinggi (sehingga 250 bar) dan perubahan suhu yang cepat.

Pemprosesan Kimia: Pengendalian cecair menghakis dalam reaktor kimia dan sistem pencampuran, dengan varian keluli tahan karat memenuhi FDA 21 CFR Bahagian 177 untuk aplikasi gred makanan.

Rawatan Air: Saluran paip air dan air sisa tugas berat, menyediakan penutupan yang boleh dipercayai untuk pam, penapis dan tangki simpanan.

Soalan Lazim

S: Apakah piawaian kimpalan yang dipatuhi oleh hujungnya?

J: Hujung kimpalan punggung memenuhi ANSI B16.25 dan ASME B31.3, sesuai untuk kedua-dua proses kimpalan GTAW (TIG) dan GMAW (MIG).

S: Bolehkah injap dipasang dalam saluran paip menegak?

J: Ya, reka bentuk tiga keping membenarkan pemasangan dalam sebarang orientasi, walaupun pemasangan mendatar disyorkan untuk pengedaran pemakaian tempat duduk yang optimum.

S: Apakah selang penyelenggaraan biasa?

J: Penyelenggaraan rutin (pelinciran, pemeriksaan tempat duduk) setiap 12-24 bulan, bergantung kepada kekakisan media dan kekerapan operasi.

S: Adakah reka bentuk selamat kebakaran tersedia?

J: Ya, pembinaan selamat kebakaran pilihan (mematuhi API 607) dengan pembungkusan grafit dan tempat duduk logam untuk sistem penutupan kecemasan.
