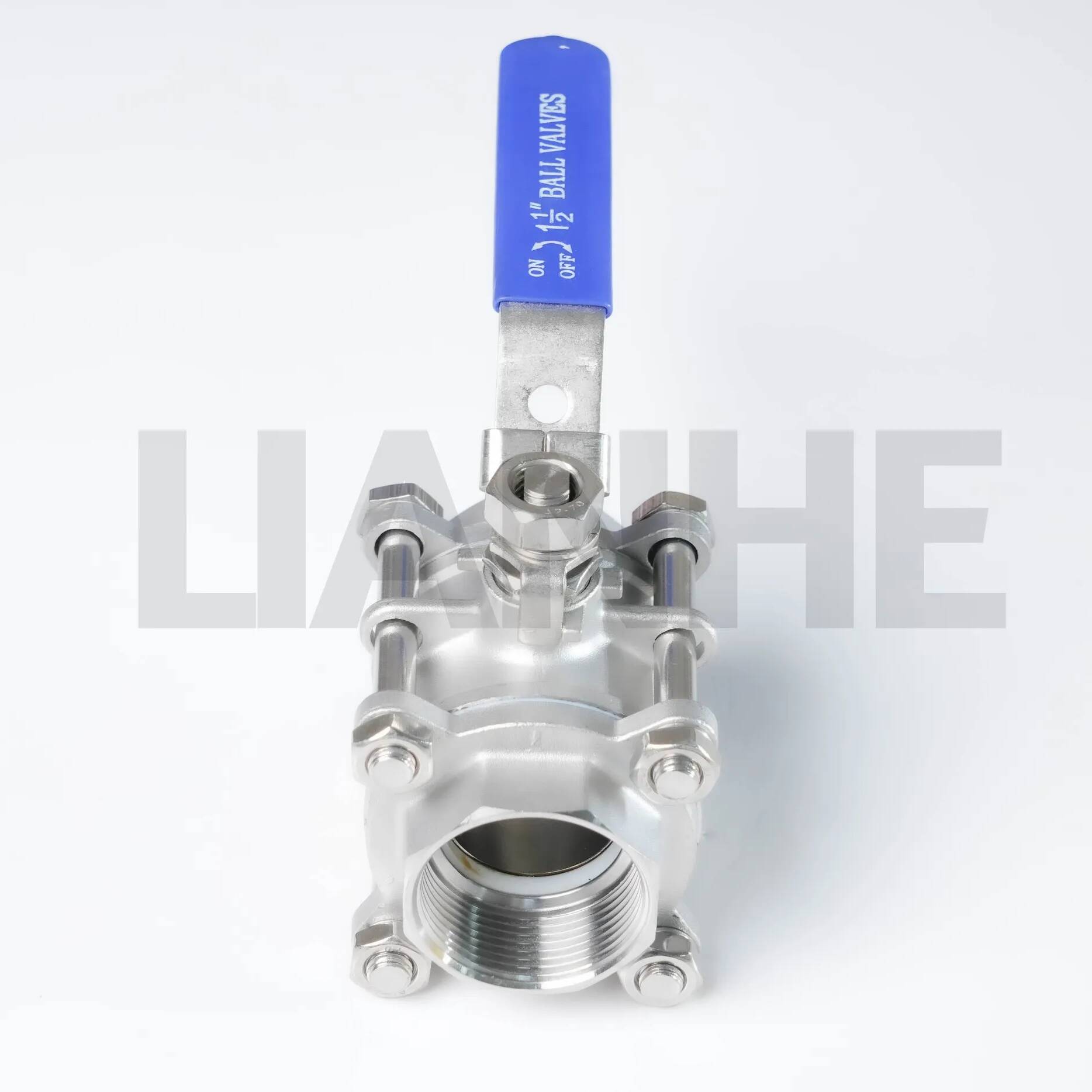

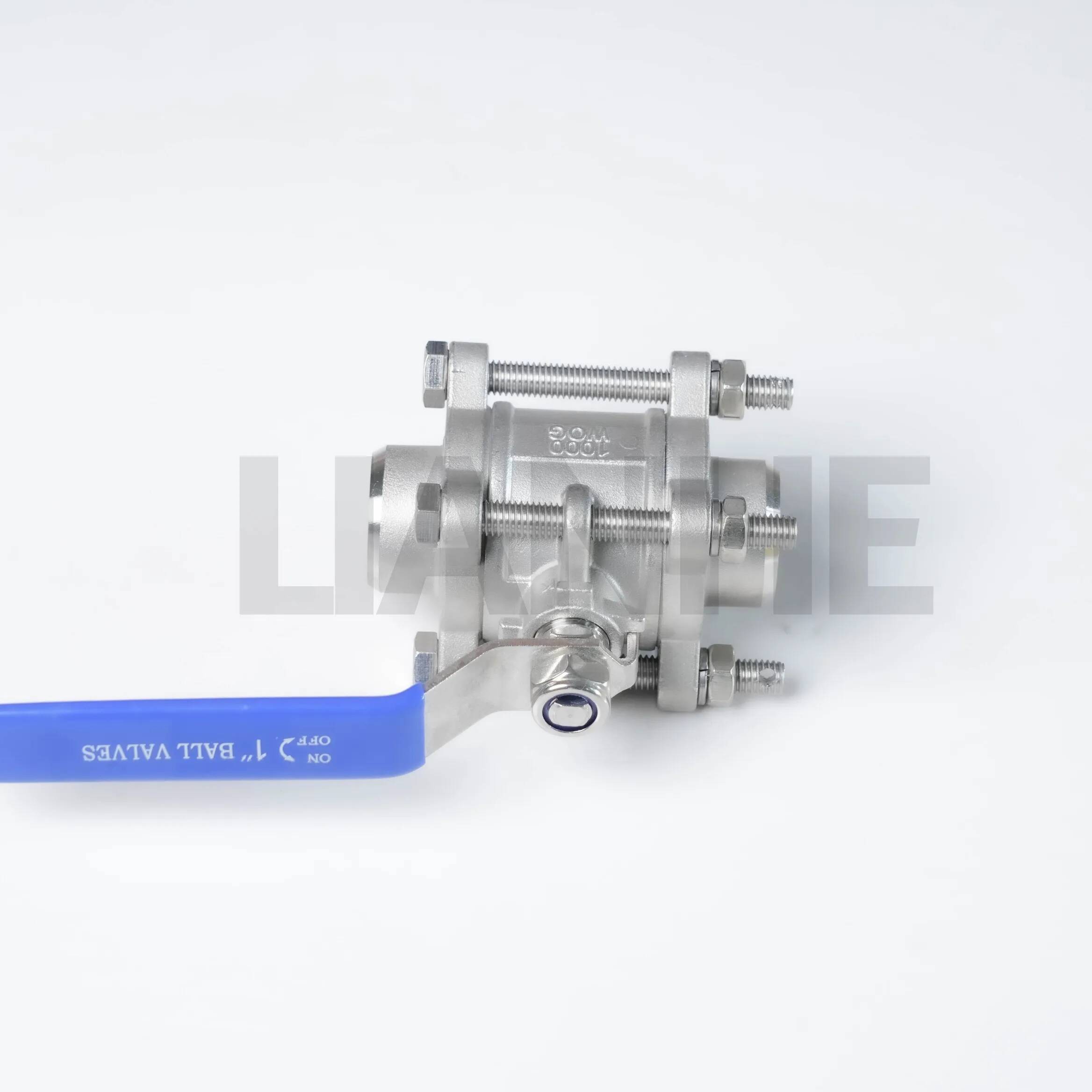

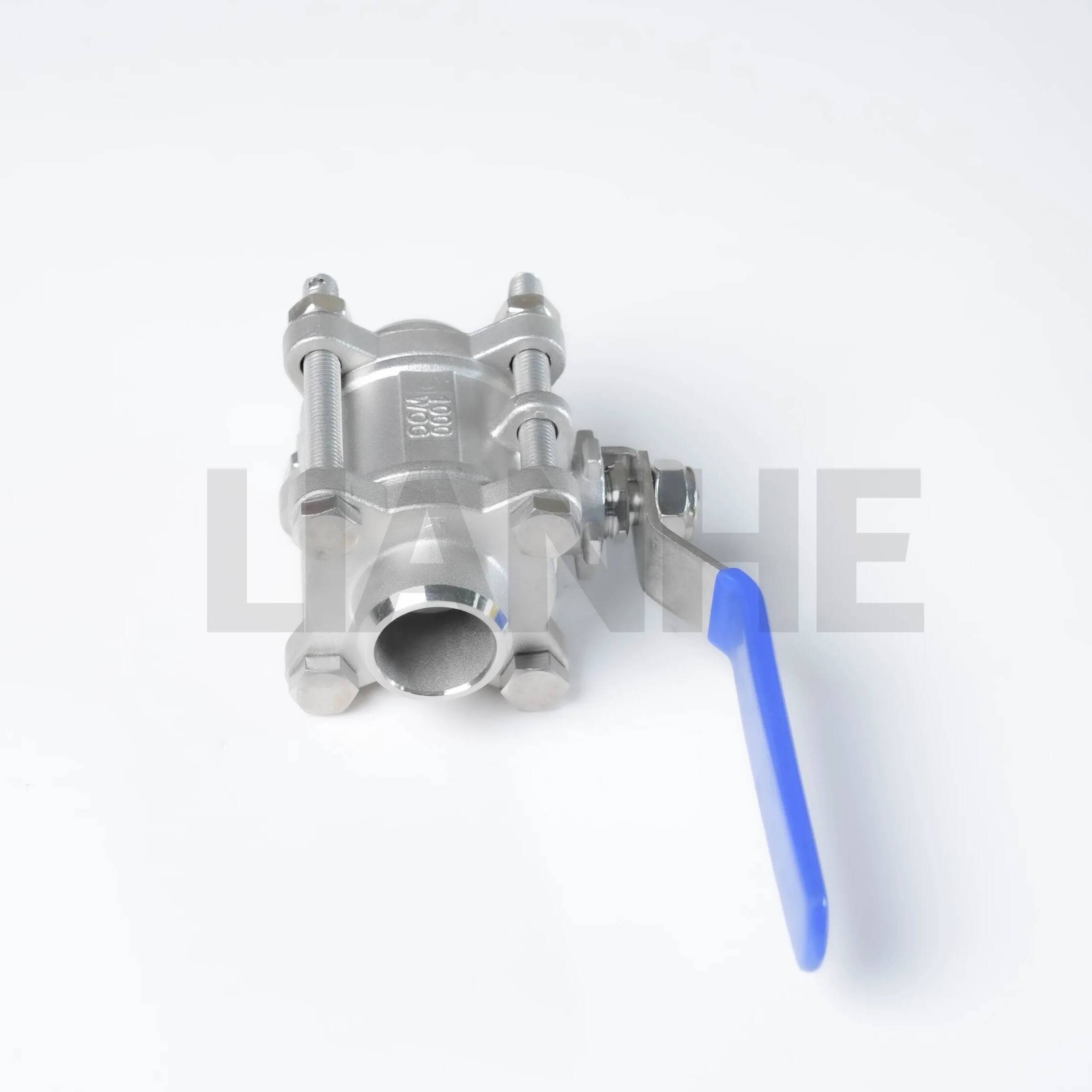

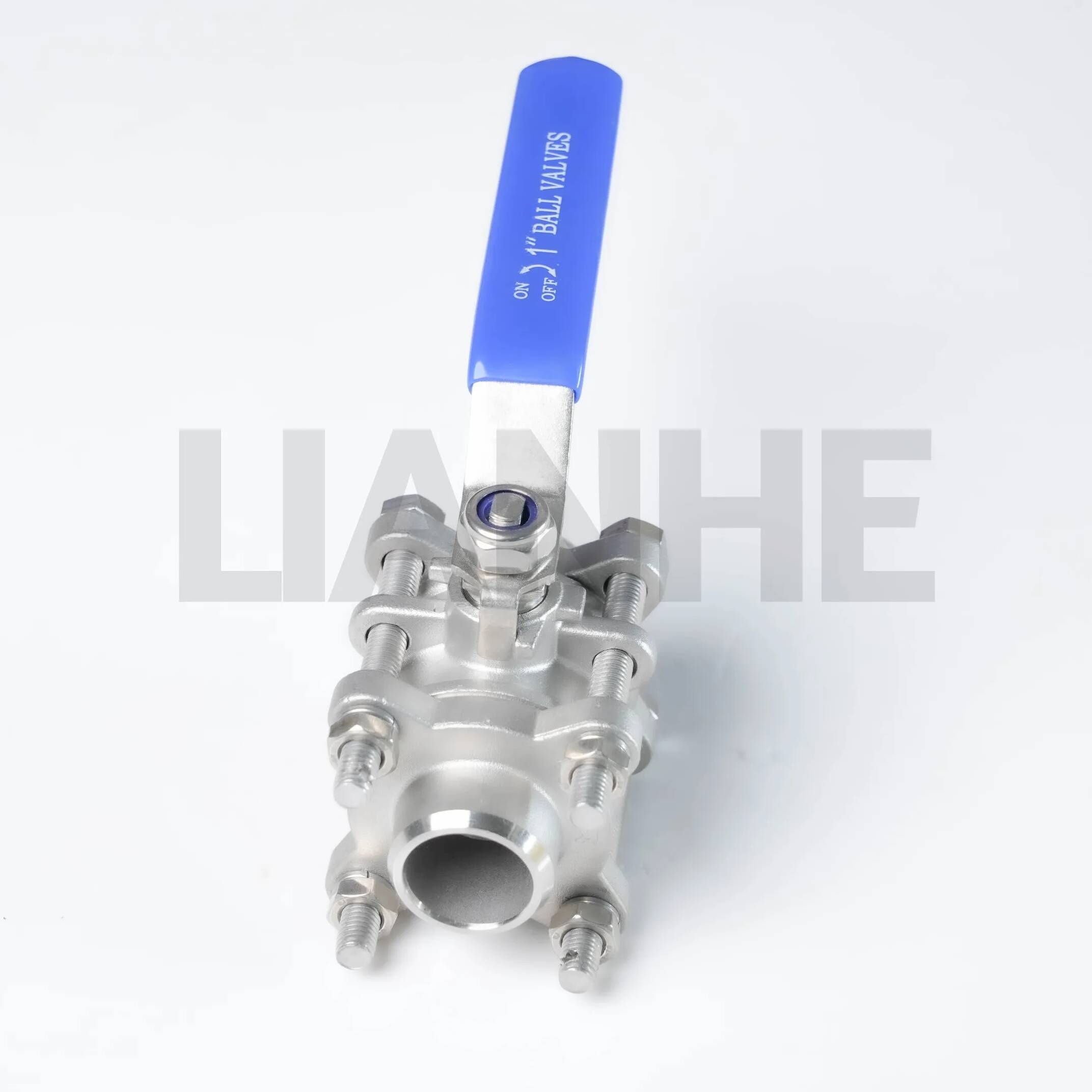

Injap Bebola Kimpalan 3 Keping Gred Perindustrian untuk Sistem Tekanan Tinggi

Gambaran keseluruhan

Injap Bebola Kimpalan 3 Keping Gred Perindustrian ialah penyelesaian kawalan aliran teguh yang direka untuk sistem paip industri bertekanan tinggi dan suhu tinggi. Dibina daripada keluli tahan karat 304 atau 316, injap ini menampilkan reka bentuk dikimpal tiga keping dengan hujung kimpalan punggung (mematuhi ANSI B16.25), memastikan prestasi bebas kebocoran dan penyelenggaraan yang mudah dalam persekitaran yang keras. Reka bentuk lubang penuh meminimumkan penurunan tekanan, manakala bola dan tempat duduk yang dimesin dengan ketepatan menyediakan penutup kedap gelembung, menjadikannya sesuai untuk aplikasi kritikal yang memerlukan kebolehpercayaan dan ketahanan.

Ciri-ciri

Pembinaan Tugas Berat:

Badan tiga keping dengan hujung kimpalan punggung (jadual 40/80) untuk penyepaduan saluran paip selamat, dinilai untuk tekanan kerja sehingga 2,500 PSI (316 keluli tahan karat) dan suhu dari -46°C hingga 815°C (tempat duduk logam-ke-logam).

Badan keluli tahan karat ASTM A312 (304 untuk kegunaan umum, 316 untuk media menghakis), dengan kekuatan hasil minimum 205 MPa dan pemanjangan ≥40% untuk rintangan hentaman.

Kawalan Aliran Optimum:

Reka bentuk gerek penuh (lubang = diameter paip) mencapai nilai Cv 25% lebih tinggi daripada injap gerek terkurang, mengurangkan pergolakan dan kehilangan tenaga dalam sistem aliran tinggi.

Tempat duduk PTFE, RPTFE atau logam-ke-logam (lapisan stellite) menawarkan pilihan pengedap serba boleh, dengan penutup kedap gelembung yang diperakui pada piawaian API 598.

Fleksibiliti Penyelenggaraan:

Reka bentuk badan belah membolehkan penggantian mudah komponen dalaman (bola, tempat duduk, batang) tanpa memutuskan talian paip, mengurangkan masa henti sebanyak 60% semasa menservis.

Batang kalis letupan bersepadu dan spring anti-statik (untuk aplikasi gas) meningkatkan keselamatan dan pematuhan dengan API 6D dan ISO 14313.

Pematuhan Pemasangan:

Hujung kimpalan punggung memenuhi piawaian ANSI B16.25 dan ASME B31.3, sesuai untuk proses kimpalan GTAW (TIG) dan GMAW (MIG) dalam saluran paip kritikal.

Tersedia dalam saiz 1/2" hingga 24" NPS, dengan konfigurasi tersuai untuk aplikasi khas (cth., talian LNG kriogenik).

Permohonan

Ideal untuk persekitaran industri yang memerlukan kawalan aliran ketepatan:

Kilang Penapisan Minyak & Gas: Kawalan hidup/mati dalam saluran paip minyak mentah, saluran proses penapisan dan sistem pemampatan gas, mematuhi NACE MR0175 untuk perkhidmatan gas masam.

Penjanaan Kuasa: Talian wap dan air suapan tekanan tinggi dalam loji terma dan nuklear, dengan keluli tahan karat 316 menentang kakisan akibat klorida dalam litar pemeluwap.

Pemprosesan Kimia: Mengendalikan media yang agresif seperti asid sulfurik, natrium hidroksida, dan pelarut dalam reaktor dan lajur penyulingan, memenuhi piawaian cGMP untuk permukaan yang boleh dibersihkan.

Kejuruteraan Marin: Sistem penyejukan air laut dan perpaipan platform luar pesisir, dengan keluli tahan karat 316 pendedahan air masin yang tahan lama dan persekitaran getaran tinggi.

Soalan Lazim

S: Bolehkah injap ini digunakan untuk aplikasi pendikit?

A:Tidak, injap bola direka untuk kawalan hidup/mati. Untuk pendikitan, pertimbangkan injap glob atau injap kawalan dengan pemangkasan yang sesuai.

S: Apakah prosedur kimpalan yang disyorkan untuk hujung kimpalan punggung?

A:Gunakan GTAW (TIG) dengan wayar pengisi 308L/316L, memastikan pemanasan awal (untuk dinding tebal) dan rawatan haba selepas kimpalan seperti ASME BPVC Bahagian IX.

S: Berapa kerap tempat duduk perlu diperiksa dalam aplikasi media yang kasar?

A:Pemeriksaan visual bulanan melalui borescope; ganti tempat duduk jika tanda haus (cth., pemarkahan, hakisan) dikesan untuk mengekalkan integriti penutup.

S: Adakah reka bentuk selamat kebakaran tersedia untuk media mudah terbakar?

A:Ya, pembinaan selamat kebakaran pilihan (mematuhi API 607) dengan pembungkusan grafit dan tempat duduk logam-ke-logam untuk sistem penutupan kecemasan di loji petrokimia.
